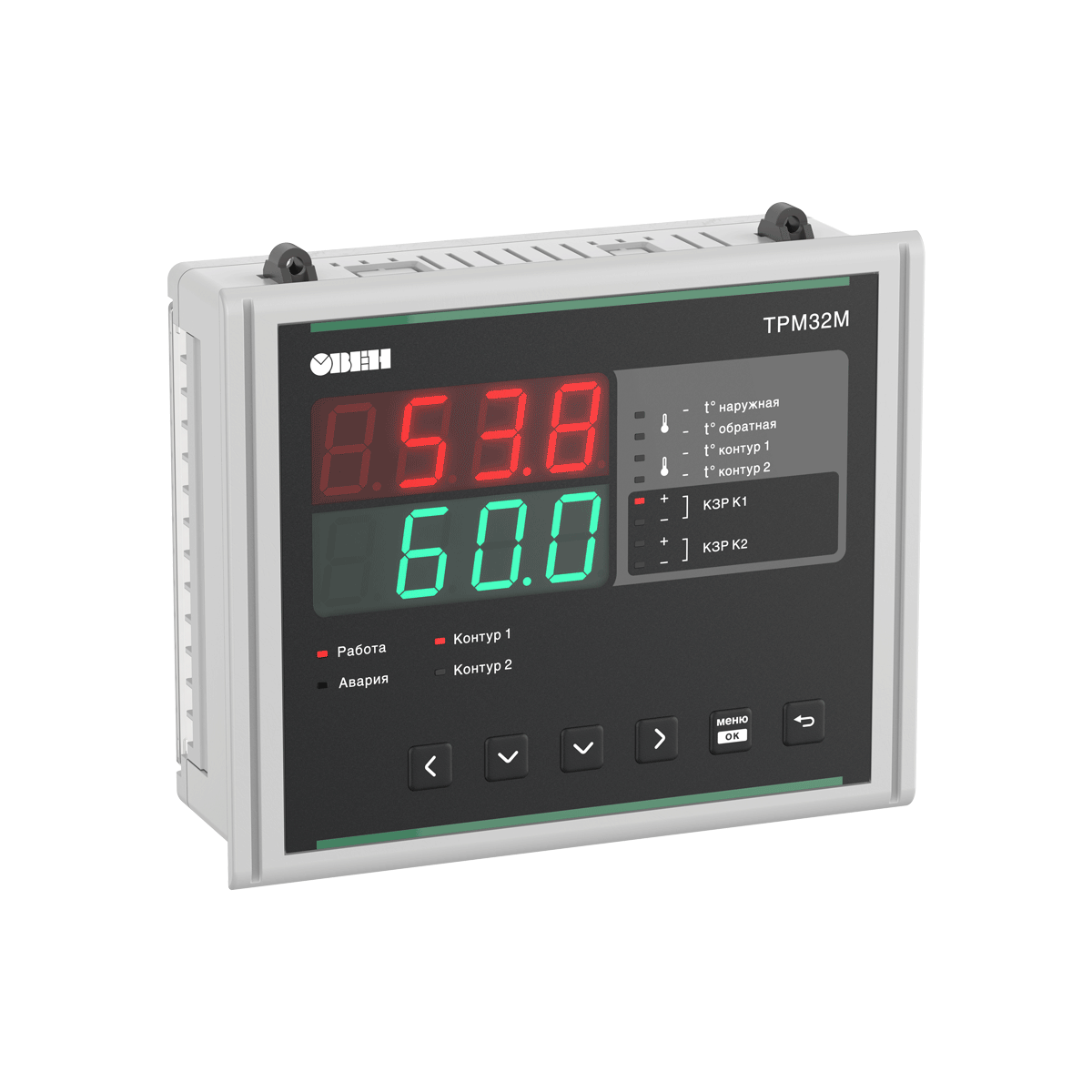

<p>ТРМ32М — щитовой регулятор с готовыми алгоритмами управления одним или двумя контурами отопления и горячего водоснабжения.</p> <p>ТРМ32М обеспечивает погодозависимое регулирование отопления, поддержание температуры ГВС, управление насосами и клапанами, контроль аварий и передачу данных в системы диспетчеризации.</p> <p>Прибор предназначен для работы в индивидуальных, центральных и блочных тепловых пунктах, а также в котельных. Применяется в прямых и смесительных контурах отопления, контурах ГВС и системах с теплообменниками и бойлерами.</p> <h3>Преимущества</h3> <p><strong>Погодозависимое регулирование отопления</strong><br /> Расчет уставки по отопительному графику в зависимости от температуры наружного воздуха с плавным выходом на заданное значение</p> <p><strong>Готовые алгоритмы управления</strong><br /> Встроенные ПИД-алгоритмы с автонастройкой для контуров отопления и ГВС без необходимости программирования</p> <p><strong>Управление насосными группами</strong><br /> Работа с двумя циркуляционными насосами на контур, автоматическое резервирование и перезапуск</p> <p><strong>Контроль температуры обратной воды</strong><br /> Коррекция уставки отопления при превышении температуры обратки для защиты теплосети</p> <p><strong>Защита оборудования и контроль аварий</strong><br /> Контроль обрыва и неисправности датчиков температуры, аварийная остановка регулирования, перевод КЗР в аварийное положение, архив аварий и индикация кодов неисправностей, сброс аварий с панели, внешней кнопкой или по сети</p> <p><strong>Удобная настройка и обслуживание</strong><br /> Настройка с лицевой панели прибора, конфигурирование через ПО Owen Configurator, режим «Тест» для пусконаладочных работ, системный пароль для защиты параметров, часы реального времени</p> <h3>Функциональные возможности</h3> <ul> <li>ПИД-регулирование температуры отопления и ГВС</li> <li>Расчет уставки отопления по графику: 2–4 точки</li> <li>Автонастройка ПИД-регулятора</li> <li>Плавное изменение уставки при смене режимов</li> <li>Работа отопления по фиксированной уставке при отключенном датчике наружной температуры</li> <li>Управление двумя циркуляционными насосами на контур</li> <li>Контроль работы по датчику перепада давления (PDS)</li> <li>Контроль по сигналу запуска насоса – автоматическое переключение и перезапуск</li> <li>Интеграция в АСУ и диспетчеризации: обмен данными по Modbus RTU через RS-485</li> </ul>
| Корпус | |
| Щитовой | 169×138×56 мм |
| Степень защиты корпуса | IP54 со стороны лицевой панели IP20 со стороны задней панели |
| Масса, не более | 0,75 кг |
| Питание | |
| Напряжение питания | ~90…253 В при 47…63 Гц |
| Потребляемая мощность, не более | 30 ВА |
| Внутренний источник питания | =24 В при токе нагрузки до 180 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU |
| Режим работы | Slave |
| Входы | |
| Дискретные | 4 × DI |
| Подключаемые датчики | механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле датчики типа сухой контакт |
| Аналоговые | 4 × AI |
| Подключаемые сигналы | Термопреобразователи сопротивления 50М, 100М, 500М, 1000М Pt50, Pt100, Pt500, Pt1000 50П , 100П, 500П, 1000П Cu50, Cu100, Cu500, Cu1000 100Н, 500Н, 1000Н Сигналы тока 4…20 мА Терморезисторы10 кОм, B25/100 = 3950 K |
| Выходы в зависимости от модификации | |
| Дискретные | 8 × DO Электромагнитное реле 4 А при напряжении до ~250 В и cos φ > 0,4, до =30 В 4 × DOТранзисторная оптопара n-p-n типа К 400 мА, =60 В |
| Аналоговые | 2 × AO 4…20 мА 2 × AO 0…10 В |
| Эксплуатация | |
| Рабочая температура | +15…+25 ⁰С |
| Часы реального времени | есть |
| Средний срок службы | 12 лет |
| Гарантия | 2 года |
