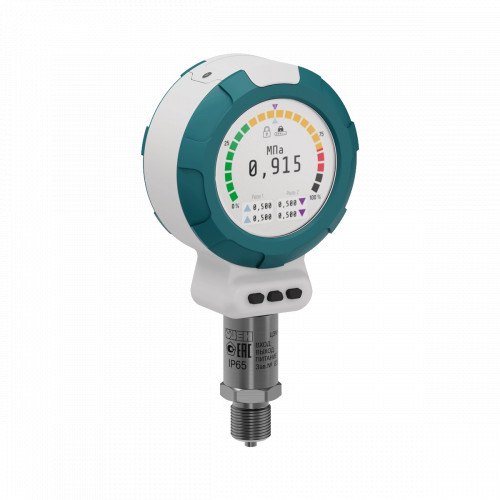

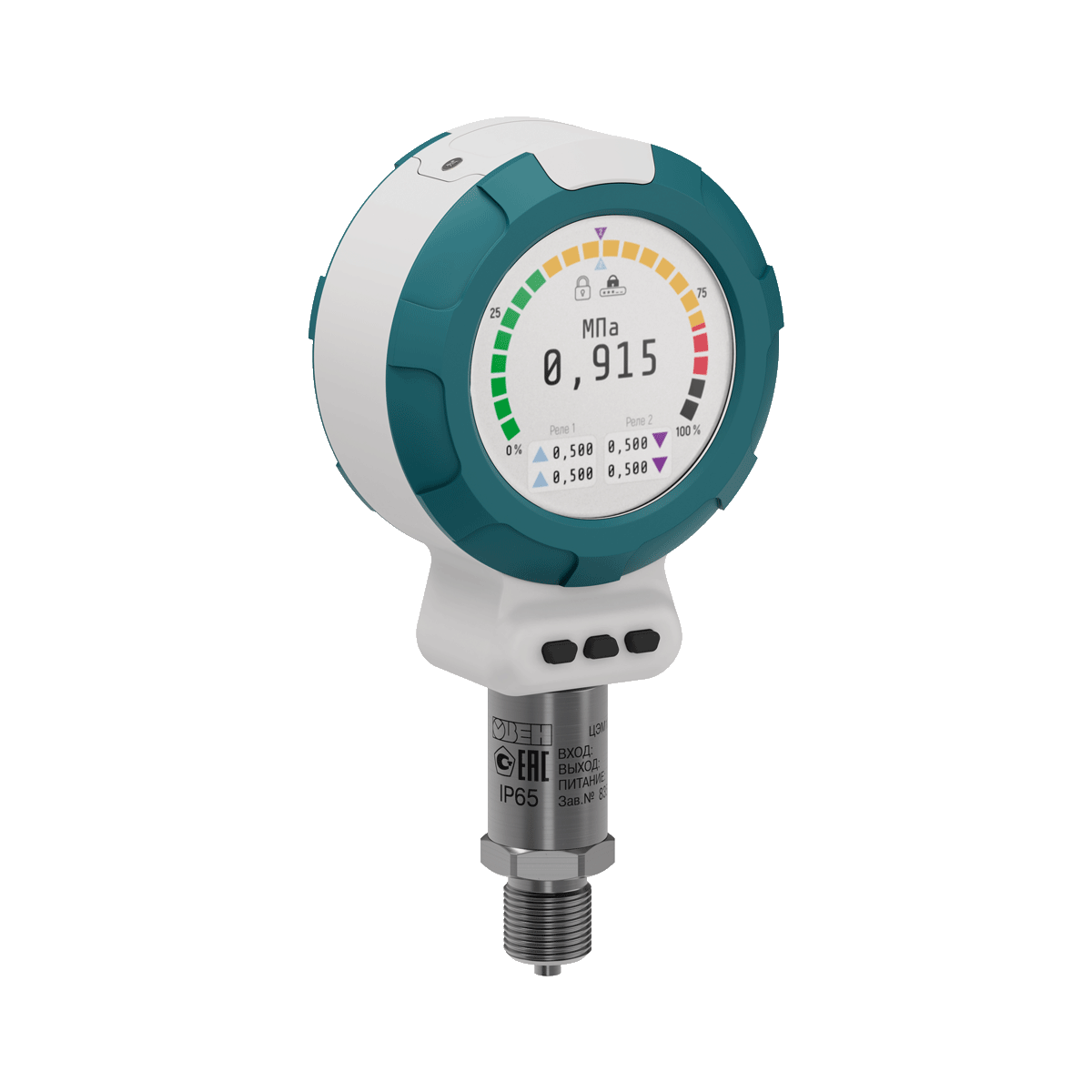

<p>Цифровой электроконтактный манометр ЦЭМ100 предназначен для наглядной индикации и визуализации давления в технологических процессах. Для интеграции в АСУ ТП ЦЭМ100 поддерживает аналоговый выход 4…20 мА или цифровой интерфейс RS‑485 Modbus (в т.ч. для передачи данных в OwenCloud), а также имеет 2 встроенных электромагнитных реле (опционально) до 5А для управления исполнительными и сигнальными устройствами. Манометр оснащен цветным дисплеем диаметром 70 мм с русскоязычным меню, круговым барграфом и удобными фронтальными кнопками для быстрой настройки без ПК.</p> <p><strong>Важно! Ведутся работы по получению сертификата средств измерения.</strong></p> <p>ЦЭМ100 применяется в насосных и компрессорных установках, системах водоснабжения и водоотведения, котельных и теплопунктах, пневмо- и гидросистемах, на оборудовании машиностроения, а также в пищевой, химической и нефтегазовой промышленности — везде, где требуется локальная индикация давления и передача данных в систему управления.</p> <h3>Среда измерения</h3> <p>Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).</p> <h3>Преимущества</h3> <ul> <li>Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.</li> <li>Цветной дисплей Ø70 мм: крупное значение, уставки двух реле, статусы и барграф — считывание «с одного взгляда».</li> <li>Простая интеграция: 4…20 мА или RS‑485 Modbus + поддержка OwenCloud.</li> <li>2 релейных выхода до 5 А (опционально) для сигнализации и управления.</li> <li>Быстрый монтаж: промышленные разъёмы M12 без клеммников и лишней проводки.</li> <li>Надежная конструкция: пластиковый корпус IP65</li> </ul> <h3>Основные характеристики</h3> <ul> <li>Верхний предел измерений – от 0,004 до 6,3 МПа.</li> <li>Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ), дифференциальное (ДД)</li> <li>Диапазон температур измеряемой среды: –40…+125 °С.</li> <li>Класс точности – 0,25 %; 0,5 %;</li> </ul>
| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» RS-485 Modbus |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Напряжение питания | 14…36 В постоянного тока (номинальное 24 В) |
| Верхний предел измерения | ДИ: от 0,01 МПа до 4 МПа ДВ: от -0,01 МПа до -0,1 МПа ДИВ: от 0,0125 МПа до 2,4 МПа ДА: от 0,1 МПа до 2,5 МПа ДД: от 0,004 МПа до 6,3 МПа |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Материал мембраны | Сталь EN 1.4435 |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40…+125 °С |
| Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Материалы | Корпус: пластик Штуцер/фланец: нержавеющая сталь SS316L Мембрана: нержавеющая сталь SS316L |
| Штуцер для подключения давления | M20×1,5; G 1/2; G 1/4; ДД – фланец, межосевое расстояние – 54 мм |
| Тип электрического соединителя | Разъем М12 |
