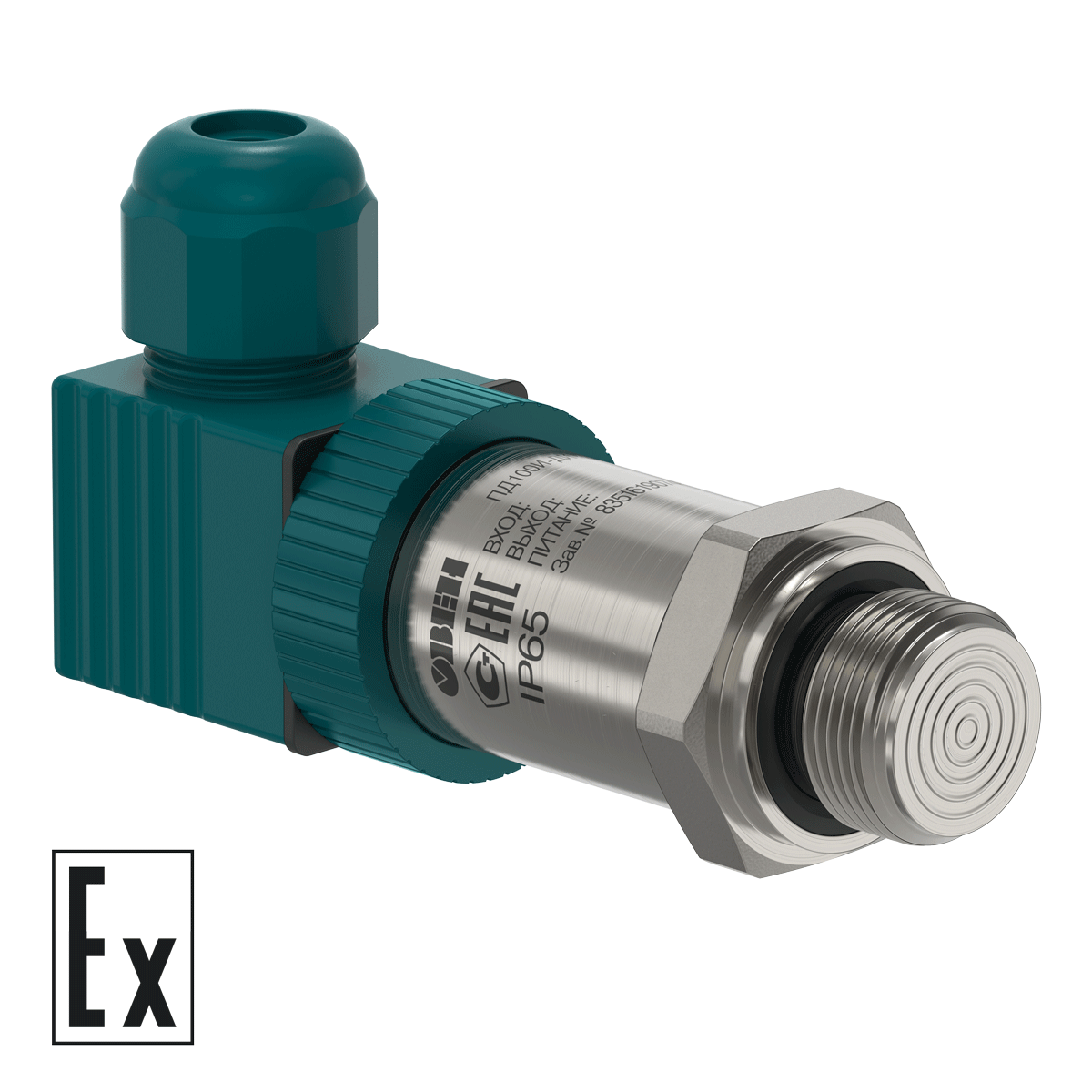

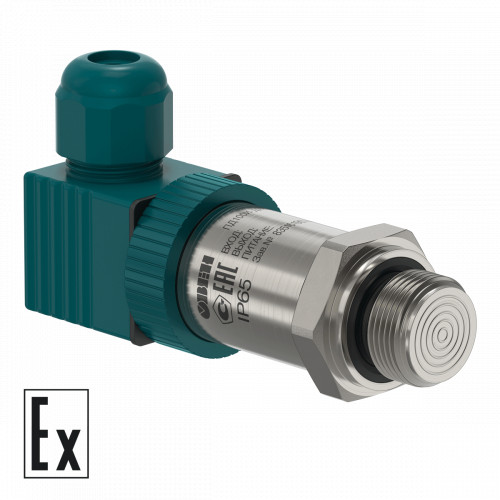

<p>Малогабаритный взрывозащищенный датчик ПД100И-121/141/161-EXI представляет собой преобразователь давления с торцевой открытой мембраной из нержавеющей стали AISI 316L, с резьбами G1/2, M24×1,5 или M20×1,5 на штуцере из нержавеющей стали AISI 304S и выходным сигналом 4…20 мА.</p> <p>Преобразователи ПД100И-121/141/161-EXI применяется для измерения уровня и давления вязких, загрязнённых и коксующихся взрывоопасных сред, таких как бензин, керосин, солярка, спирты, а также в канализационных стоках опасных производств. Такие датчики используется на емкостях топливохранилищ, целлюлозно-бумажных комбинатов, мазутных складов, водоканалов и других специализированных производств.</p> <h3>Среда измерения</h3> <p>Cильнозагрязнённые, высоковязкие, коксующиеся взрывоопасные жидкости.</p> <h3>Преимущества</h3> <ul> <li>Взрывозащита «искробезопасная цепь» 1 Ex ia IIC T5 Gb.</li> <li>Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.</li> <li>Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.</li> <li>Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора</li> <li>Стабильное значение «нуля» преобразователя.</li> <li>Датчик внесен в Государственный реестр средств измерения.</li> <li>Бесплатная заводская первичная поверка.</li> </ul> <h3>Основные характеристики</h3> <ul> <li>Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.</li> <li>Верхний предел измерений – от 0,01 до 4,0 МПа.</li> <li>Типы измеряемого давления: избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).</li> <li>Диапазон температур измеряемой среды: –40…+100 °С.</li> <li>Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.</li> <li>Межповерочный интервал – 5 лет / 4 года.</li> </ul>
| Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
| Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…30 В постоянного тока |
| Сопротивление нагрузки | 0…1,4 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 4 / 5 лет |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения (в зависимости от модели) | 121 – G1/2 «торцевая мембрана» 141 – M24×1,5 «торцевая мембрана» 161 – M20×1,5 «торцевая мембрана» |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 92 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
