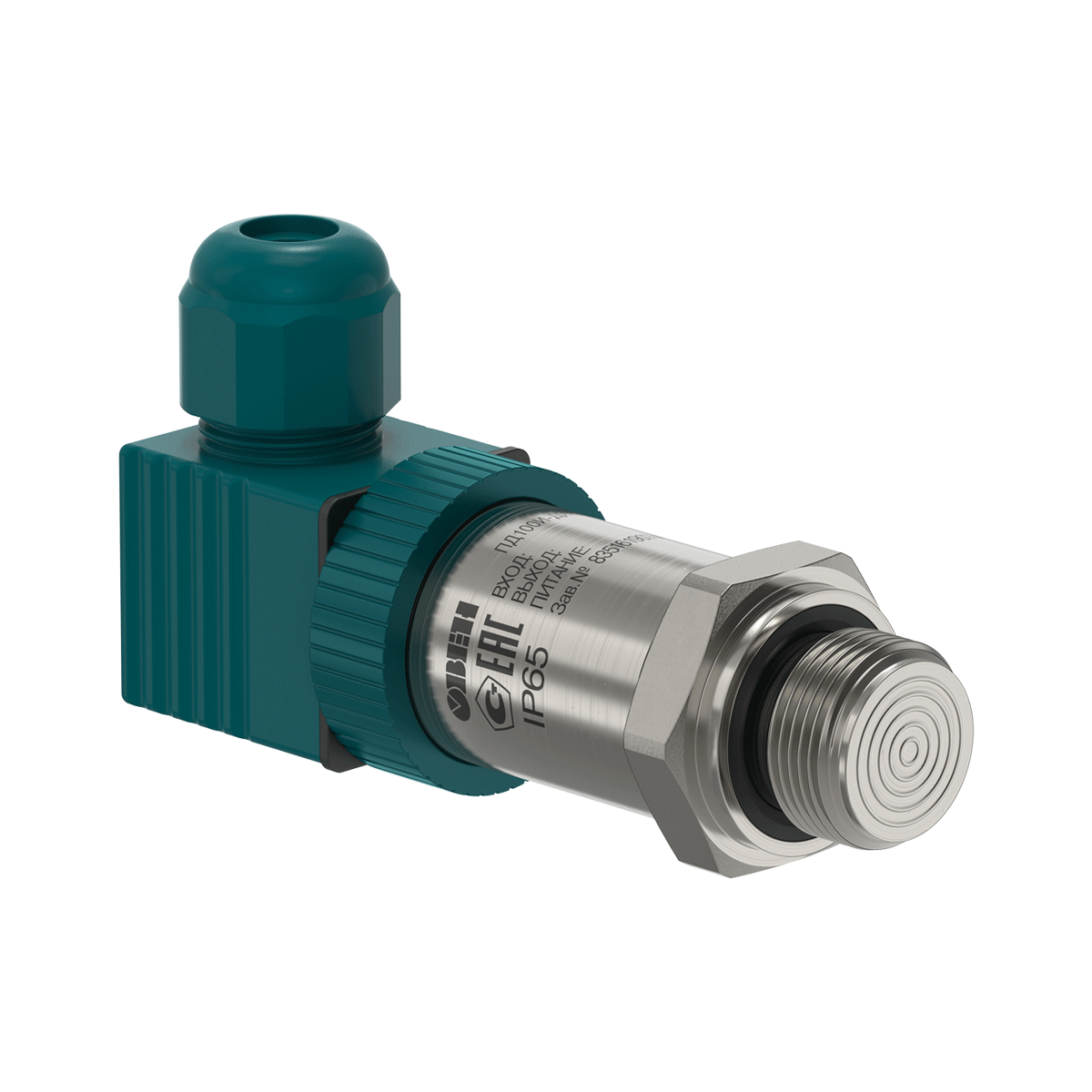

<p>Малогабаритный датчик с торцевой открытой мембраной представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с мембраной из нержавеющей стали AISI 316L, на штуцере из нержавеющей стали AISI 304S с резьбами G1/2”, M24×1,5, M20×1,5 и выходным сигналом 4…20 мА.</p> <p>Преобразователи ПД100И-121/141/161 применяется для измерения уровня и давления вязких, загрязнённых и коксующихся сред: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других специализированных производствах.</p> <h3>Среда измерения</h3> <p>Сильнозагрязнённые, высоковязкие, коксующиеся жидкости, суспензии и растворы.</p> <h3>Отличительные особенности</h3> <ul> <li><strong>Стойкость к агрессивным средам</strong> – сенсор вварен в штуцер лазерной сваркой.</li> <li><strong>Стойкость к влаге</strong> – плата нормирующего преобразователя покрыта герметиком.</li> <li><strong>Низкий гистерезис, высокая точность измерения</strong> – благодаря использованию высокостабильного сенсора.</li> <li><strong>Стабильное значение "ноля" преобразователя.</strong></li> <li><strong>Датчик внесен в Государственный реестр средств измерения.</strong></li> <li><strong>Бесплатная заводская первичная поверка.</strong></li> </ul> <h3>Основные характеристики</h3> <ul> <li>Верхний предел измерений – от 0,01 до 4,0 МПа.</li> <li>Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).</li> <li>Диапазон температур измеряемой среды: –40…+125 °С.</li> <li>Класс точности – 0,25 %; 0,5 %.</li> <li>Межповерочный интервал – 5 лет / 4 года.</li> </ul>
| Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
| Основная приведенная погрешность | 0,25; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+125 °С |
| Напряжение питания | 12…40 В постоянного тока, номинальное 24 В |
| Сопротивление нагрузки | 0…1,4 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 4 / 5 лет |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения | «121» – G1/2” торцевая мембрана «141» – M24×1,5 торцевая мембрана «161» – M20×1,5 торцевая мембрана |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 82 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
