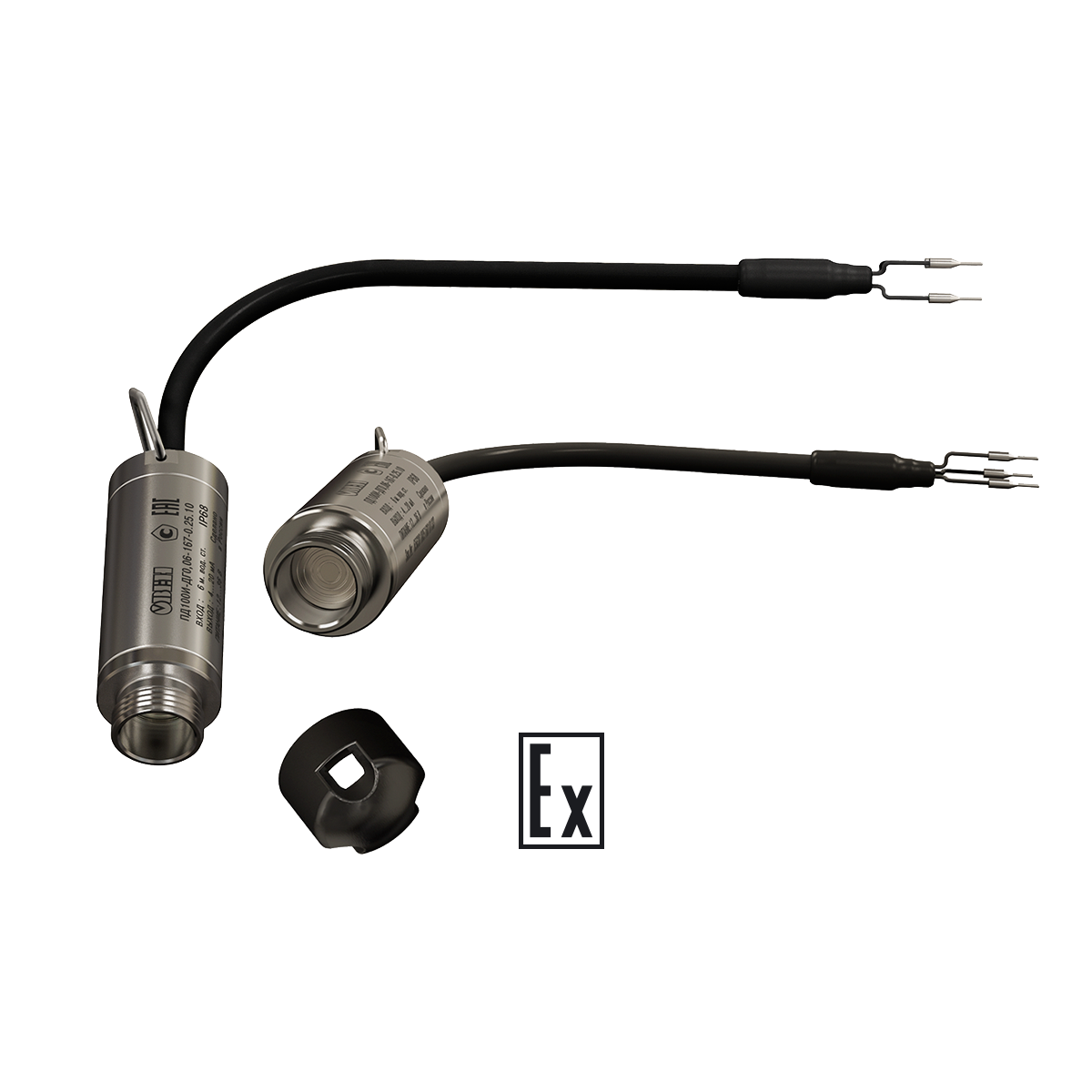

<p>Погружной уровнемер ПД100И-1x7-EXI – это высоконадежный преобразователь гидростатического давления с мембраной из нержавеющей стали, обеспечивающий точное измерение уровня жидкостей. Устройство имеет выходной сигнал 4…20 мА, соответствует требованиям технического регламента Таможенного союза по взрывозащите 0Ex ia IIC T5 Ga X («О безопасности оборудования для работы во взрывоопасных средах» 012/2011) и оснащено встроенным гидрометрическим кабелем.</p> <h3>Область применения</h3> <p>Уровнемер ПД100И-1x7-EXI предназначен для измерения уровня горючих жидкостей на взрывоопасных предприятиях и установках, включая:</p> <ul> <li>Резервуары нефтепродуктов</li> <li>Сточные емкости химических производств</li> <li>Бензобаки карьерных самосвалов</li> <li>Хранилища топливозаправочных станций</li> <li>Ванны гальванизации</li> <li>Прочие взрывоопасные и категорированные производства</li> </ul> <h3>Измеряемые среды</h3> <p>Нефтепродукты, топлива, химически агрессивные стоки, кислоты, щелочи, техническая вода и другие взрывоопасные жидкости, совместимые с нержавеющими сталями AISI 316L, AISI 304S и поливинилхлоридом PVC.</p> <h3>Преимущества</h3> <ul> <li>Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.</li> <li>Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.</li> <li>Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного сенсора.</li> <li>Устойчивость к гидроударам.</li> <li>Стабильное значение «нуля» преобразователя.</li> <li>Датчик внесен в Государственный реестр средств измерения.</li> <li>Бесплатная заводская первичная поверка.</li> </ul> <h3>Основные характеристики</h3> <ul> <li>Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).</li> <li>Тип измеряемого давления – гидростатическое (ДГ), избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).</li> <li>Диапазон температур измеряемой среды: -20…+70 °С.</li> <li>Класс точности – 0,25 %; 0,5 %.</li> <li>Межповерочный интервал – 5 лет / 4 года.</li> <li>Взрывозащита – «искробезопасная цепь» 0Ex ia IIC T5 Ga X.</li> </ul>
| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | 0…+80 °С |
| Напряжение питания | 12…40 В постоянного тока, номинальное 24 В |
| Сопротивление нагрузки | 0…1,4 кОм (в зависимости от напряжения питания) |
| Максимальная потребляемая мощность | не более 0,9 Вт |
| Защита от подачи напряжения питания обратной полярности | есть |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Степень защиты корпуса | IP68 |
| Диапазон рабочих температур окружающего воздуха | -20…+70 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
| Штуцер (без защитного колпачка) | M20×1,5 «открытый порт» M20×1,5 манометрической формы G1/2 манометрической формы G1/4 по ГОСТ 2405 М24×1,5 «торцевая мембрана» |
| Тип электрического соединителя | кабель гидрометрический (неразъёмно) |
| Габаритный размер (без кабеля), не более | 92×27 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
| Исполнение по взрывозащите | «Искробезопасная цепь» 0Ex ia IIC T5 Ga X |
