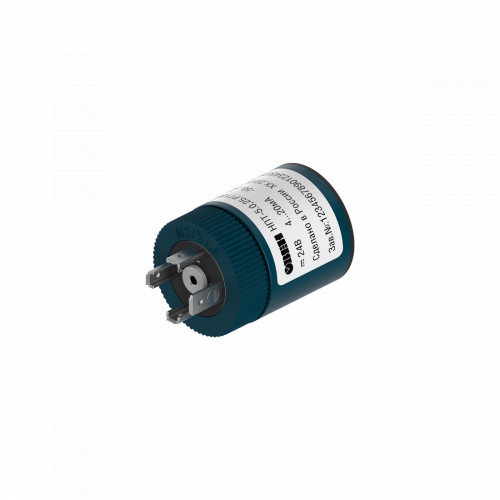

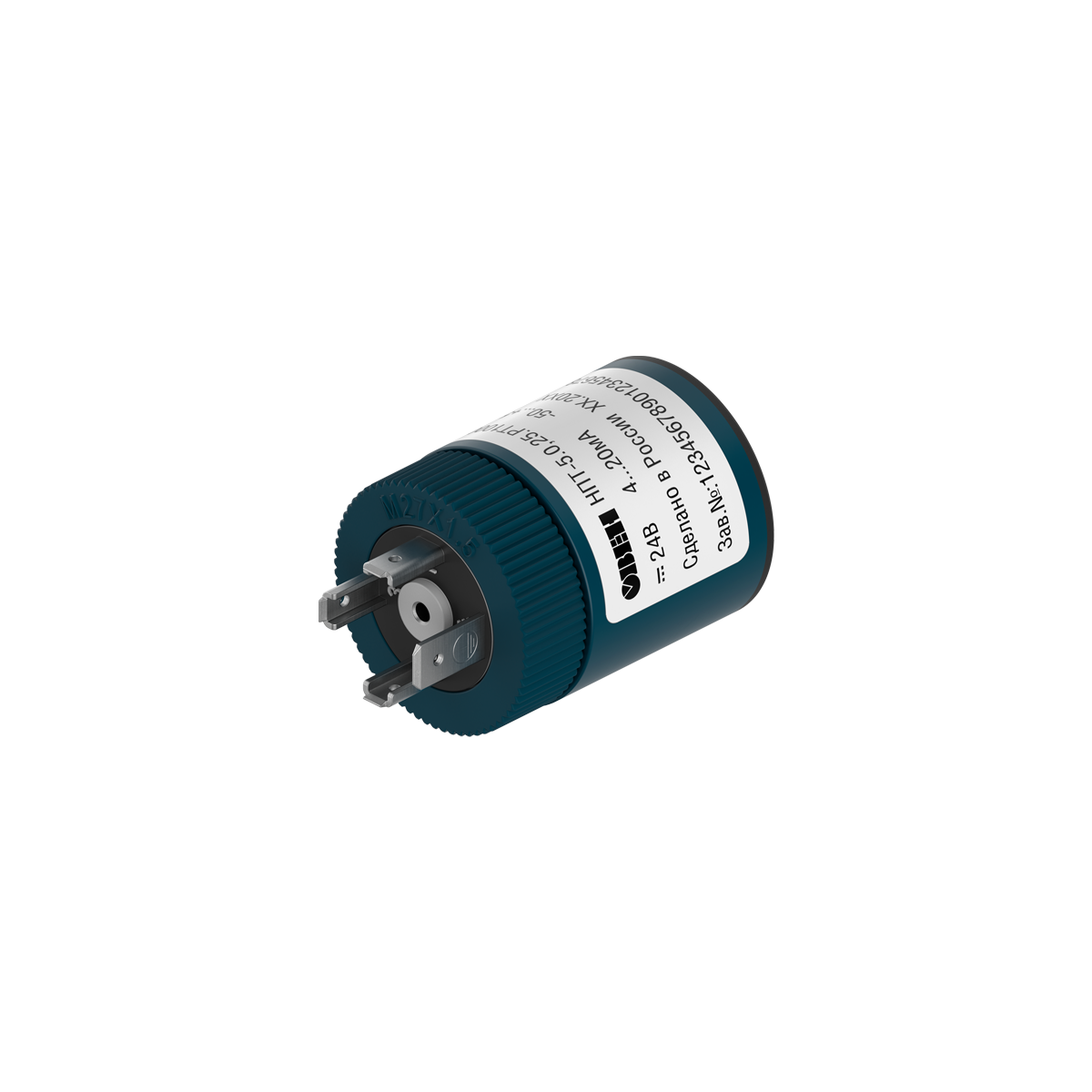

<p><strong>НПТ-5 – нормирующий преобразователь сигналов термометров сопротивления в выходной сигнал постоянного тока 4…20 мА.</strong></p> <p>НПТ-5 разработан для датчиков температуры <span href="https://owen.ru/product/dtsxx2_termosoprotivleniya_s_kommutatcionnim_razemom_din" target="_blank" data-pjax="0">ДТСхх2</span> и присоединяется к ним с помощью разъема DIN 43650.</p> <p>Благодаря использованию нормированного сигнала существенно снижается влияние электромагнитных помех, упрощается подключение к системам автоматизации и значительно увеличивается возможная длина линии связи.</p> <p>ДТСхх2 с НПТ-5 применяются в системах промышленной автоматизации, на объектах теплоэнергетики, в системах мониторинга температуры на производственных линиях, в котельных и других технологических установках, где требуется точное и стабильное измерение температуры с возможностью удалённой передачи сигнала.</p> <h3>Преимущества</h3> <p><strong>Увеличенная длина линии связи</strong><br /> Передача сигнала на большое расстояние без потери точности</p> <p><strong>Широкий диапазон эксплуатации</strong><br /> Использование в сложных условиях от -40 °С</p> <p><strong>Высокая точность преобразования</strong><br /> Доступны исполнения с точностью 0,1 и 0,25</p>
| Параметр | Значение |
| Номинальное значение напряжения питания постоянного тока | 24 В |
| Потребляемая мощность при напряжении питания 24 В | Не более 0,8 Вт |
| Выходной сигнал | от 4 до 20 мА |
| Выходной сигнал при аварии на входе | от 21 до 22,5 мА |
| Вид зависимости «ток от температуры» | линейная |
| Основная приведенная погрешность преобразования: | 0,1 % 0,25 % |
| Разъем | DIN типа 43650 |
| Диапазон рабочих температур | -40…+60 ⁰С |
| Относительная влажность воздуха | от 20 до 98 % |
| Средняя наработка на отказ, не менее | 100 000 ч |
| Средний срок службы | Не менее 12 лет |
Характеристики ДТСхх2
Тип датчика для подключения: термосопротивление
Схема подключения ТС: 2-,3-,4-проводная
| Тип НСХ | Диапазон преобразования | Основная приведенная погрешность преобразования, % | |
| Максимальный | Минимальный | ||
| 50М | -180…+200 ⁰С | 100 ⁰С | ±0,25 |
| 100М | -180…+200 ⁰С | ±0,1; ±0,25 | |
| Pt100 | -200…+850 ⁰С | ±0,1; ±0,25 | |
| Pt500 | -200…+850 ⁰С | ±0,1; ±0,25 | |
| Pt1000 | -200…+850 ⁰С | ±0,1; ±0,25 | |
| 50П | -200…+850 ⁰С | ±0,25 | |
| 100П | -200…+850 ⁰С | ±0,1; ±0,25 | |
