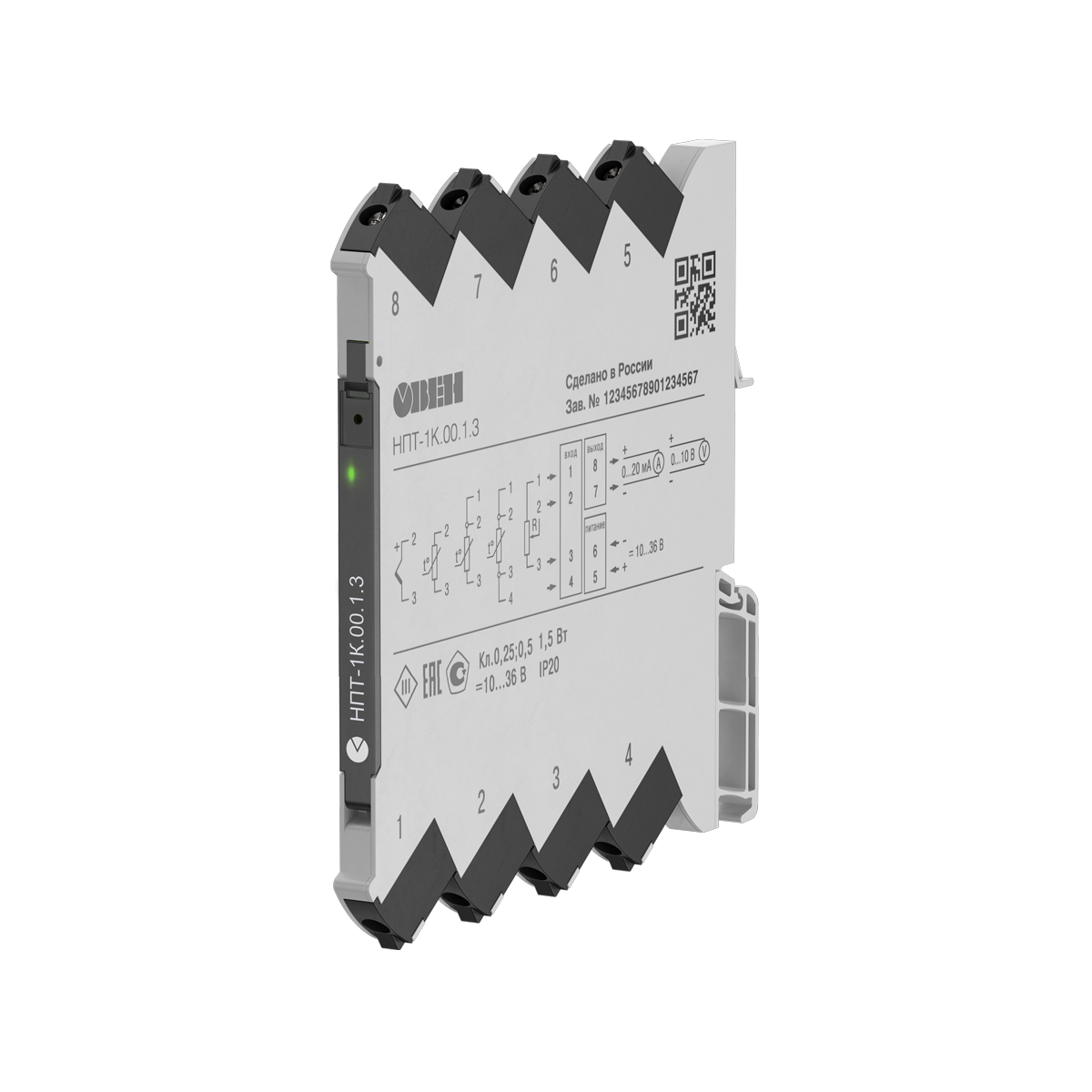

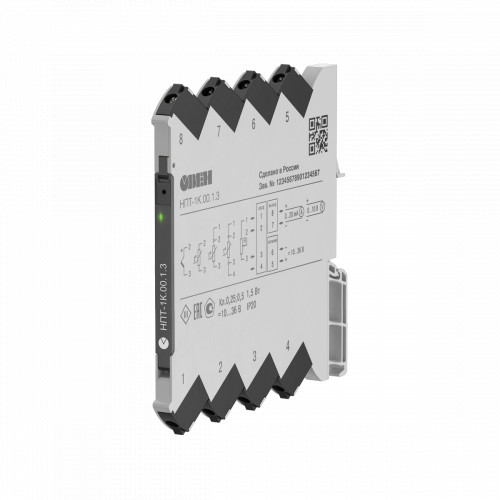

НПТ-1К нормирующий преобразователь в ультратонком корпусе

от 12 420.00 руб.
10 350.00 руб. (без НДС)
  • НПТ-1К.00.1.3
    Модификация: НПТ-1К.00.1.3
    12 420.00 руб.
<p>НПТ-1К &ndash; универсальный нормирующий&nbsp;преобразователь сигналов <strong>термометров сопротивлений, термопар, сопротивлений и потенциометров</strong> в унифицированные сигналы тока и напряжения: 4&hellip;20 мА, 0&hellip;20 мА, 0&hellip;5 мА, 0&hellip;10 В, 0&hellip;5 В, 2&hellip;10 В.</p> <h3>Применение нормирующих преобразователей</h3> <ul> <li>Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой</li> <li>Снижение влияния электромагнитных помех в цепи измерения</li> <li>Упрощения подключения датчиков к контроллерам</li> <li>Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов</li> <li>Увеличение в несколько раз длины линии связи от датчика до измерительного прибора</li> </ul> <p>Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К занимает минимум места на дин-рейке - всего <strong>6,1 мм</strong>.</p> <p><strong>Является средством измерения.</strong></p> <p>Межповерочный интервал - <strong>2 года</strong>.&nbsp;</p> <p><span href="https://owen.ru/product/npt_1k_ex" target="_blank" data-pjax="0">Доступен в искрозащищенном исполнении.</span></p> <h3>Преимущества</h3> <p><strong>Ультратонкий корпус</strong></p> <p>Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.</p> <p><strong>Установка вплотную</strong></p> <p>Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 &deg;C, что удобно для применения в разных условиях эксплуатации.</p> <p><strong>Сертификация в ФГИС АРШИН</strong></p> <p>Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.</p> <p><strong>Поддержка 4-проводной схемы подключения</strong></p> <p>Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.</p> <p><strong>Простота настройки</strong></p> <p>Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.</p> <h3>Возможности</h3> <p>НПТ-1К поддерживает настройку:</p> <ul> <li>Типа подключенного сенсора</li> <li>Схема подключаемого сенсора: 2, 3, 4 проводная</li> <li>Выбор выходного сигнала по току или напряжению</li> <li>Задание выходного сигнала при аварии</li> <li>Задание диапазона преобразования&nbsp;</li> </ul> <p>Это обеспечивает гибкость при интеграции в различные системы автоматизации.</p> <h3>Нормированный и ненормированный сигнал. Сравнительная таблица</h3> <p>При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи &mdash; не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования.</p> <p>Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4&hellip;20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.</p> <div class="table-base__wrapper"><table border="1" cellpadding="0" cellspacing="0" class="table-base"> <tbody> <tr> <td class="td-header" data-firstcell="1"> <p>Тип датчика</p> </td> <td class="td-header"> <p style="text-align: center;">Выходной сигнал</p> </td> <td class="td-header"> <p style="text-align: center;">Влияние помех</p> </td> <td class="td-header" data-lastcell="1"> <p style="text-align: center;">Длина линии связи</p> </td> </tr> <tr> <td style="text-align: center; vertical-align: middle;" data-firstcell="1"> <p><img alt="мВ (не нормирован)" src="https://owen.ru/uploads/31/dtcxx5_1.png" style="width: 100px; height: 100px;" title="мВ (не нормирован)" /></p> <p>Термопара</p> </td> <td> <p>мВ (не нормирован)</p> </td> <td> <p style="text-align: center;"><span class="image-zoom" href="https://owen.ru/uploads/142/vliyanie_pomeh-01.png" title="Влияние помех" rel="pagegal" style="width:200px;height:136px;" data-pjax="0"><img alt="Влияние помех" src="https://owen.ru/thumbs/142/vliyanie_pomeh-01___7cd4d12e-200x0-d.png" style="" title="Влияние помех" class="" /></span></p> </td> <td data-lastcell="1"> <p style="text-align: center;">20 м</p> </td> </tr> <tr> <td style="text-align: center; vertical-align: middle;" data-firstcell="1"> <p><img alt="4…20 мА (нормирован)" src="https://owen.ru/uploads/530/datchik_i_npt-1k.png" style="width: 100px; height: 100px;" title="4…20 мА (нормирован)" /></p> <p>Термопара +&nbsp;НПТ-1К</p> </td> <td> <p>4&hellip;20 мА (нормирован)</p> </td> <td> <p style="text-align: center;"><span class="image-zoom" href="https://owen.ru/uploads/142/vliyanie_pomeh-02.png" title="Влияние помех нет" rel="pagegal" style="width:200px;height:136px;" data-pjax="0"><img alt="Влияние помех нет" src="https://owen.ru/thumbs/142/vliyanie_pomeh-02___9dc32862-200x0-d.png" style="" title="Влияние помех нет" class="" /></span></p> </td> <td data-lastcell="1"> <p style="text-align: center;">1000 м</p> </td> </tr> </tbody> </table></div>

Питание прибора

Номинальное значение напряжения питания постоянного тока

=24 В

Диапазон допустимых напряжений питания постоянного тока

10…36 В

Гальваническая развязка питания от входов/выходов

2500 В

Тип подключения питания

Отдельными проводами

Подключение датчиков и характеристики входных сигналов

Тип датчика

ТС, ТП, сопротивление, потенциометры

Схем подключения ТС

2, 3, 4 - w

Гальваническая развязка домена «входы» от домена «выходы»

2500 В

Характеристики выходных сигналов

Номинальный диапазон выходного сигнала преобразователя

Ток

4…20, 0…20, 0…5 мА

Напряжение

0…10, 2…10, 0…5 В

Выходной сигнал при аварии на входе (обрыв или КЗ датчика)

Ток

4…20 – 21…23 мА

Ток 0…20 – 21…23 мА

Ток 0…5 – 5…6 мА

Напряжение

0…10 – 10…11 В

2…10 – 10…11 В

0…5 – 5…5,5 В

Функция преобразования входных сигналов

Линейная

Допустимое сопротивление нагрузки

Не более 480 Ом – для тока

Не менее 1000 Ом – для напряжения

Время

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более

15 мин.

Время установления выходного сигнала после изменения входного сигнала, не более

2 с

Питание выходного сигнала

От встроенного источника

Настройки устройства

Разъем для конфигурирования

Micro Usb

ПО для конфигурирования

Конфигуратор НПТ v4.1.0.742

Метрологические характеристики

Основная приведенная погрешность преобразования, не более

- при работе с ТС

0,25 %

- при работе с ТП

0,5 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более

- при работе с ТС

0,125 %

- при работе с ТП

0,25 %

Габаритные размеры

Габаритные размеры

(6,1×113×115) ± 1 мм

Степень защиты корпуса

IP20

Степень защиты клемм

IP20

Масса в упаковке, не более

0,2 кг

Условия эксплуатации

Диапазон рабочих температур

-40…+70 °С

Относительная влажность воздуха, не более

95 %

Атмосферное давление

84…106,7 кПа

Устойчивость к механическим воздействиям

Группа №2 по ГОСТ Р 52931

Устойчивость к электромагнитным воздействиям

Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014

Уровень излучения радиопомех (помехоэмиссии)

По ГОСТ 30804.6.3-2013

Характеристики подключаемых датчиков

Термометры сопротивления по ГОСТ 6651

Тип

Диапазон преобразования

Макс.

Мин.

Cu50

-50…+200 °С

50 °С

50М

-180…+200 °С

50 °С

Pt50

-200…+750 °С

100 °С

50П

-200…+750 °С

100 °С

Сu100

-50…+200 °С

50 °С

100M

-180…+200 °С

50 °С

Pt100

-200…+750 °С

100 °С

100П

-200…+750 °С

100 °С

100H

-60…+180 °С

50 °С

Термопары по ГОСТ Р 8.585

TХК (L)

-200…+800 °С

400 °С

TЖК (J)

-200…+1200 °С

500 °С

TНН (N)

-200…+1300 °С

500 °С

TХА (К)

-200…+1300 °С

500 °С

TПП (S)

0…+1750 °С

400 °С

TПП (R)

0…+1750 °С

500 °С

ТПР (В)

+200…+1800 °С

700 °С

TВР (А-1)

0…+2500 °С

600 °С

ТВР (А-2)

0…+1800 °С

600 °С

ТВР (А-3)

0…+1800 °С

600 °С

ТМК (Т)

-200…+400 °С

300 °С

Термопары по DIN 43710

Typ L

-200…+900 °С

400 °С

Потенциометр

R<1 кОм

0…100 %

10 %

Сопротивление

R<1 кОм

0…1000 Ом

100 Ом
