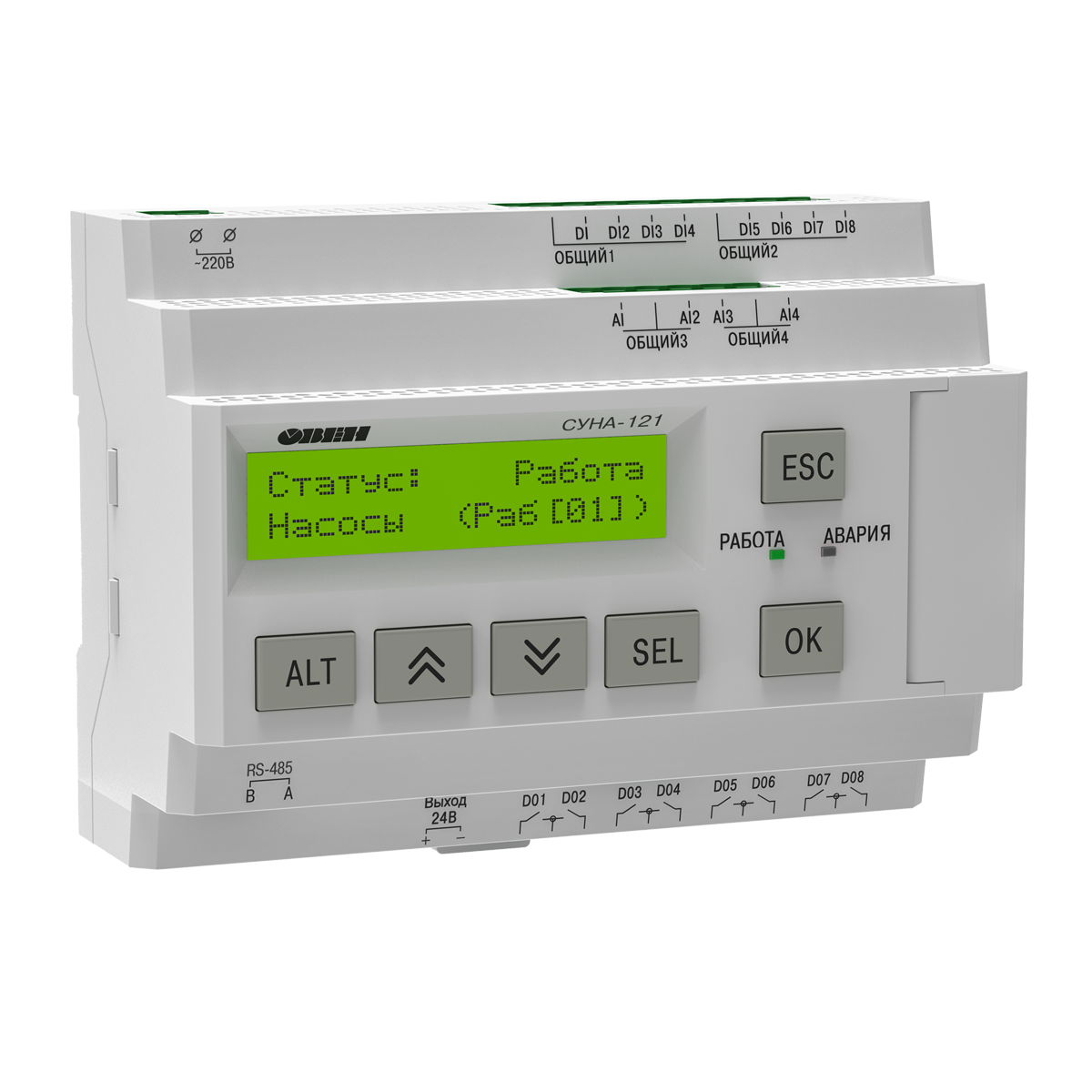

СУНА-121 контроллер для управления насосами

от 14 718.00 руб.
12 265.00 руб. (без НДС)
  • СУНА-121.24.00.00
    Модификация: СУНА-121.24.00.00
    14 718.00 руб.
  • СУНА-121.24.01.00
    Модификация: СУНА-121.24.01.00
    14 718.00 руб.
  • СУНА-121.24.02.00
    Модификация: СУНА-121.24.02.00
    14 718.00 руб.
  • СУНА-121.24.03.00
    Модификация: СУНА-121.24.03.00
    14 718.00 руб.
  • СУНА-121.24.04.00
    Модификация: СУНА-121.24.04.00
    14 718.00 руб.
  • СУНА-121.24.05.00
    Модификация: СУНА-121.24.05.00
    14 718.00 руб.
  • СУНА-121.24.06.00
    Модификация: СУНА-121.24.06.00
    14 718.00 руб.
  • СУНА-121.24.07.00
    Модификация: СУНА-121.24.07.00
    14 718.00 руб.
  • СУНА-121.24.08.00
    Модификация: СУНА-121.24.08.00
    14 718.00 руб.
  • СУНА-121.24.09.00
    Модификация: СУНА-121.24.09.00
    16 314.00 руб.
  • СУНА-121.220.00.00
    Модификация: СУНА-121.220.00.00
    14 718.00 руб.
  • СУНА-121.220.01.00
    Модификация: СУНА-121.220.01.00
    14 718.00 руб.
  • СУНА-121.220.02.00
    Модификация: СУНА-121.220.02.00
    14 718.00 руб.
  • СУНА-121.220.03.00
    Модификация: СУНА-121.220.03.00
    14 718.00 руб.
  • СУНА-121.220.04.00
    Модификация: СУНА-121.220.04.00
    14 718.00 руб.
  • СУНА-121.220.05.00
    Модификация: СУНА-121.220.05.00
    14 718.00 руб.
  • СУНА-121.220.06.00
    Модификация: СУНА-121.220.06.00
    14 718.00 руб.
  • СУНА-121.220.07.00
    Модификация: СУНА-121.220.07.00
    14 718.00 руб.
  • СУНА-121.220.08.00
    Модификация: СУНА-121.220.08.00
    14 718.00 руб.
  • СУНА-121.220.09.00
    Модификация: СУНА-121.220.09.00
    16 314.00 руб.

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

  1. Чередование 2-х насосов.
  2. Чередование 3-х насосов.
  3. Регулирование давления, 2 насоса, по реле давления.
  4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
  5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
  6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
  7. Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
  8. Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
  9. Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.

Преимущества автоматического управления насосами

Наименование

Значение (свойства)

СУНА-121.220.хх

СУНА-121.24.хх

Диапазон напряжения питания, В

94…264 (номинальное 120…230 В, при 47…63 Гц)

19…30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

24±3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции  (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave – алгоритмы 01…08

1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master

(опрос двух модулей МЭ110-224.1Т для защиты насосов по току)

– алгоритм 09

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123×90×58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)

Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)

Тип датчика для дискретного входа

механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

 - механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

 - с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала, соответствующий «логической единице», В

159…264

15…30

Уровень сигнала, соответствующий «логическому нулю», В

0…40

-3…5

Минимальная длительность импульса, воспринимаемая дискретным входом, мс

50

2

Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс

100

30

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)

Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип измеряемых сигналов, униполярный

4…20 мА, 0…4 кОм

Предел основной приведенной, погрешности, %

± 1 %

Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом

121

Значение наименьшего значащего разряда

6 мкА (0…20 мА/3700)

Период обновления результатов измерения четырех каналов, мс, не более

10

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально-разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Коммутируемое напряжение в нагрузке, В, не более

– для цепи постоянного тока 30 (резистивная нагрузка)
– для цепи переменного тока 250 (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А при напряжении не более 250 В переменного тока

и cosφ >0,95;

3 А при напряжении не более 30 В постоянного тока

Установившийся ток при максимальном напряжении:

– для цепи постоянного тока, А, не более

5 (резистивная нагрузка)

– для цепи переменного тока, А, не более 10 (резистивная нагрузка)

Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)

Механический ресурс реле, циклов, не менее

10 000 000

Электрический ресурс реле, циклов, не менее

200 000: 3 А при 125 В переменного тока, резистивная нагрузка;

100 000: 3 А при 250 В переменного тока;
100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;
25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)

Индикация и элементы управления

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Дискретные индикаторы

два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: -20…+55 °С.
  • Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Высота над уровнем моря не более 2000 м.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
  • По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
  • По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
  • Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
  • По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

  • для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
  • для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Схема подключения СУНА-121.Х.01.00
Схема подключения СУНА-121.Х.02.00
Схема подключения СУНА-121.Х.03.00



СУНА-121.01 СУНА-121.02 СУНА-121.03

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

РДмакс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Авария Общая - лампа общей аварии

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

∆Рн3 - датчик перепада давления на третьем насосе (НЗ)

Разр РН3 -  дискретный сигнал разрешения работы третьего насоса (НЗ)

РДмакс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

R3(t) - датчик температуры третьего насоса

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Вкл.Н3 - сигнал управления третьим насосом

АвН3 - сигнал аварии третьего насоса

Авария Общая - лампа общей аварии

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

РДмакс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)

РДниз - датчик реле давления “Низ” (НЗ)

РДверх -  датчик реле давления “Верх”(НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Авария Общая - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

Схема подключения СУНА-121.Х.04.00
Схема подключения СУНА-121.Х.05.00
Схема подключения СУНА-121.Х.06.00



СУНА-121.04 СУНА-121.05 СУНА-121.06

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

Д.давл - аналоговый датчик давления на выходе насосной группы

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Авария Д.давл - лампа аварийного состояния датчика давления

Авария Общая - лампа общей аварии

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

∆Рн3 - датчик перепада давления на третьем насосе (НЗ)

Разр РН3 -  дискретный сигнал разрешения работы третьего насоса (НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

R3(t) - датчик температуры третьего насоса

Д.давл - аналоговый датчик давления на выходе насосной группы

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Вкл.Н3 - сигнал управления третьим насосом

АвН3 - сигнал аварии третьего насоса

Авария Д.давл - лампа аварийного состояния датчика давления

Авария Общая - лампа общей аварии

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

Ур.1 - сигнал с первого датчика уровня (НЗ)

Ур.2 - сигнал со второго датчика уровня (НЗ)

Ур.3 - сигнал с третьего датчика уровня (НЗ)

ДСХ - датчик сухого хода (НЗ)

РДмакс - реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Авария Д.ур - лампа аварийного состояния датчика уровня

Авария Общая - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

Схема подключения СУНА-121.Х.07.00
Схема подключения СУНА-121.Х.08.00
Схема подключения СУНА-121.Х.09.00



СУНА-121.07 СУНА-121.08 СУНА-121.09

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

РДмакс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

Д.ур - аналоговый датчик уровня

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Авария Д.ур - лампа аварийного состояния датчика уровня

Авария Общая - лампа общей аварии

∆Рн1 - датчик перепада давления на первом насосе (НЗ)

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

∆Рн2 - датчик перепада давления на втором насосе (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

∆Рн3 - датчик перепада давления на третьем насосе (НЗ)

Разр РН3 -  дискретный сигнал разрешения работы третьего насоса (НЗ)

РДмакс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ)

ДСХ - датчик сухого хода (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

R3(t) - датчик температуры третьего насоса

Д.ур - аналоговый датчик уровня

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

Вкл.Н3 - сигнал управления третьим насосом

АвН3 - сигнал аварии третьего насоса

Авария Д.ур - лампа аварийного состояния датчика уровня

Авария Общая - лампа общей аварии

Разр РН1 - дискретный сигнал разрешения работы первого насоса (НЗ)

Тн1 - тепловое реле насоса 1 (НЗ)

Разр РН2 -  дискретный сигнал разрешения работы второго насоса (НЗ)

Тн2 - тепловое реле насоса 2 (НЗ)

Ур.1 - сигнал с первого датчика уровня (НЗ)

Ур.2 - сигнал со второго датчика уровня (НЗ)

Ур.3 - сигнал с третьего датчика уровня  (НЗ)

Ур.4 - сигнал с четвертого датчика уровня  (НЗ)

R1(t) - датчик температуры первого насоса

R2(t) - датчик температуры второго насоса

Д.ур - аналоговый датчик уровня

Вкл.Н1 - сигнал управления первым насосом

АвН1 - сигнал аварии первого насоса

Вкл.Н2 - сигнал управления вторым насосом

АвН2 - сигнал аварии второго насоса

МЭ1 - включение трансформатора на первый модуль расширения МЭ110-224.1Т

МЭ2 - включение трансформатора на второй модуль расширения МЭ110-224.1Т

Перелив - лампа “Перелив”

Авария Общая - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

УГО ЕСКД
dwg
39.52 kB

pdf
249.22 kB

УГО СПДС
dwg
56.06 kB

pdf
48.95 kB


АБВГ - 01.0104 - НТХ
dwg
143.52 kB

pdf
277.9 kB


АБВГ - 01.0104 - НТХ.КЖ
dwg
46.65 kB

pdf
32.29 kB


АБВГ - 01.0104 - НТХ.П
pdf
339.58 kB


АБВГ - 01.0104 - НТХ.СО
dwg
54.32 kB

pdf
70.43 kB


АБВГ – 02.0104 – НТХ
dwg
180.34 kB

pdf
350.23 kB


АБВГ – 02.0104 – НТХ.КЖ
dwg
46.66 kB

pdf
33.84 kB


АБВГ – 02.0104 – НТХ.П
dwg
42.04 kB

pdf
428.73 kB


АБВГ – 02.0104 – НТХ.СО
dwg
54.13 kB

pdf
70.95 kB


АБВГ – 03.0104 – НТХ
dwg
149.93 kB

pdf
287.92 kB


АБВГ – 03.0104 – НТХ.КЖ
dwg
46.9 kB

pdf
33.11 kB


АБВГ – 03.0104 – НТХ.П
dwg
41.73 kB

pdf
399.76 kB


АБВГ – 03.0104 – НТХ.СО
dwg
54.32 kB

pdf
70.53 kB


АБВГ – 04.0104 – НТХ
dwg
145.45 kB

pdf
286.69 kB


АБВГ – 04.0104 – НТХ.КЖ
dwg
46.31 kB

pdf
32.77 kB


АБВГ – 04.0104 – НТХ.П
dwg
39.06 kB

pdf
349.24 kB


АБВГ – 04.0104 – НТХ.СО
dwg
59.08 kB

pdf
568.91 kB


АБВГ – 05.0104 – НТХ
dwg
164.31 kB

pdf
718.69 kB


АБВГ – 05.0104 – НТХ.КЖ
dwg
46.66 kB

pdf
34.13 kB


АБВГ – 05.0104 – НТХ.П
dwg
42.35 kB

pdf
437.91 kB


АБВГ – 05.0104 – НТХ.СО
dwg
59.2 kB

pdf
576.43 kB


АБВГ – 06.0104 – НТХ
dwg
157.43 kB

pdf
310.96 kB


АБВГ – 06.0104 – НТХ.КЖ
dwg
46.94 kB

pdf
33.53 kB


АБВГ – 06.0104 – НТХ.П
dwg
42.04 kB

pdf
383.11 kB


АБВГ – 06.0104 – НТХ.СО
dwg
59.48 kB

pdf
573.65 kB


АБВГ – 07.0104 – НТХ
dwg
155.84 kB

pdf
300.99 kB


АБВГ – 07.0104 – НТХ.КЖ
dwg
46.78 kB

pdf
33.4 kB


АБВГ – 07.0104 – НТХ.П
dwg
40.35 kB

pdf
382.45 kB


АБВГ – 07.0104 – НТХ.СО
dwg
59.29 kB

pdf
576.67 kB


АБВГ – 08.0104 – НТХ
dwg
173.26 kB

pdf
781.38 kB


АБВГ – 08.0104 – НТХ.КЖ
dwg
46.63 kB

pdf
35.24 kB


АБВГ – 08.0104 – НТХ.П
dwg
43.7 kB

pdf
470.83 kB


АБВГ – 08.0104 – НТХ.СО
dwg
59.29 kB

pdf
582.56 kB


2D Модель СУНА-121
dwg
432.31 kB

pdf
99.22 kB

3D Модель СУНА-121
step
15.42 MB

pdf
1.03 MB


Габаритные размеры контроллера для управления насосами СУНА-121
Монтаж контроллера с креплением на DIN-рейку


Меню
