САУ-У контроллер для управления группой насосов с чередованием

от 10 200.00 руб.
8 500.00 руб. (без НДС)
  • САУ-У.Д
    Модификация: САУ-У.Д
    10 200.00 руб.
  • САУ-У.Н
    Модификация: САУ-У.Н
    10 200.00 руб.

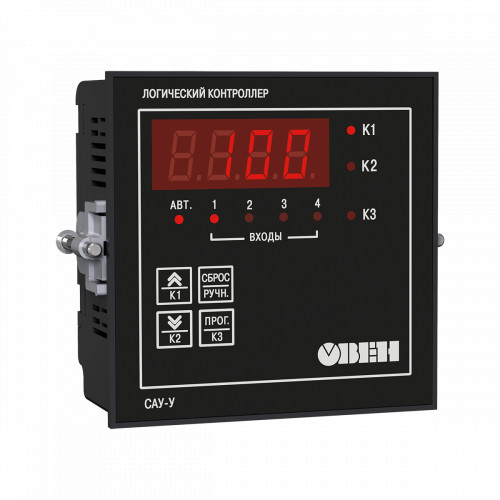

  • САУ-У.Щ11
    Модификация: САУ-У.Щ11
    10 200.00 руб.

Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е, САУ-М2).

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).

Основные преимущества контроллера для управления насосом ОВЕН САУ-У

  • Простая настройка прибора с лицевой панели.
  • Возможность инвертирования сигнала с датчиков
  • Универсальный источник питания: 220 В переменного тока или 24 В постоянного
  • Питание кондуктометрических датчиков переменным напряжением
  • Возможность ручного управления

Функциональная схема

Функциональная схема САУ-У

Алгоритмы работы САУ-У

№ алгоритма

Описание

алгоритма

Схема

подключения

График

работы прибора

01

Для одного резервуара и одного насоса, работающего с гистерезисом

Алгоритм 01. Схема подключения Алгоритм 01. График работы прибора

02

Для одного резервуара и одного насоса, работающего без гистерезиса

Алгоритм 02. Схема подключения Алгоритм 02. График работы прибора

06

Для трех резервуаров и трех насосов

Алгоритм 06. Схема подключения Алгоритм 06. График работы прибора

11

Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов

Алгоритм 11, 13, 15. Схема подключения Алгоритм 11, 13, 15. График работы прибора

13

Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов

15

Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса

12

Для одного резервуара и двух насосов, работающих на заполнение

Алгоритм 12. Схема подключения Алгоритм 12. График работы прибора

16

Для одного резервуара и двух насосов, работающих на осушение

Алгоритм 16. Схема подключения Алгоритм 16. График работы прибора

14

Для одной магистрали и трех насосов, работающих поочередно парами

Алгоритм 14, 17. Схема подключения Алгоритм 14. График работы прибора

17

Для одной магистрали и трех насосов, работающих поочередно

Алгоритм 17. График работы прибора

18

Для одного резервуара и двух насосов с контрольной емкостью

Алгоритм 18. Схема подключения Алгоритм 18. График работы прибора

20

Для двух резервуаров и одного насоса, работающего на долив

Алгоритм 20. Схема подключения

Схема для алгоритма 20 с защитным отключением насоса М1

Схема для алгоритма 20 с защитным отключением насоса М1

Алгоритм 20. График работы прибора

Наименование

Значение

Диапазон переменного напряжения питания:

напряжение, В

90…264 (номинальные значения – 110 , 220 или 240)

частота, Гц 47…63 (номинальные значения – 50 и 60)

Диапазон постоянного напряжения питания, В:

20...34 (номинальное значение – 24)

Потребляемая мощность, ВА, не более

6

Входы

Количество входов (каналов контроля входного сигнала)

4

Типы датчиков

кондуктометрические, поплавковые,
механические контактные устройства, датчики с токовым выходом

Напряжение на электродах кондуктометрических датчиков уровня (переменное или постоянное), В

5±0,5

Частота для переменного тока, Гц

25±1

Ток, протекающий через кондуктометрический датчик, мА, не более

1

Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более

450

Унифицированные датчики с токовым сигналом, мА

от 0 до 5,

от 0 до 20,

от 4 до 20

Дискретность установки порога срабатывания канала контроля входного сигнала, %

1

Выходы

Количество релейных выходных каналов (вид коммутационных контактов)

(нормально разомкнутые)

Номинальное коммутируемое напряжение в нагрузке

для цепи постоянного тока*, В, не более

24

для цепи переменного тока**, В, не более

250

Установившийся ток при максимальном напряжении:

для цепи постоянного тока*, А, не более

1

для цепи переменного тока**, А, не более

3

Гальваническая изоляции выходов

Межканальная

Электрическая прочность изоляции выходов, В

1500

Напряжение  встроенного  источника  питания  внешних активных датчиков, В

24±1,2

Максимальный ток нагрузки источника питания датчиков, мА, не более

 50

Габаритные размеры прибора, мм

тип корпуса – настенный Н

(130×105×65) ±1

тип корпуса – щитовой Щ11

(96×96×46,5) ±1

тип корпуса – DIN-реечный Д

(88×72×54) ±1

Степень защиты корпуса по ГОСТ 14254-96:

тип корпуса – настенный Н

IP44

тип корпуса – щитовой Щ11

IP54 со стороны лицевой панели

тип корпуса – DIN-реечный Д

IP20

Масса прибора, кг, не более

0,7

Средний срок службы, лет

8

* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.

Условия эксплуатации

  • Температура окружающего воздуха от минус 10 до +55 °С.
  • Атмосферное давление 86...106,7 кПа.
  • Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.
