Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.
Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Модель | Тип монтажа | Вид поплавка | Длина штока L, минимальная | Длина штока L максимальная (под заказ) |

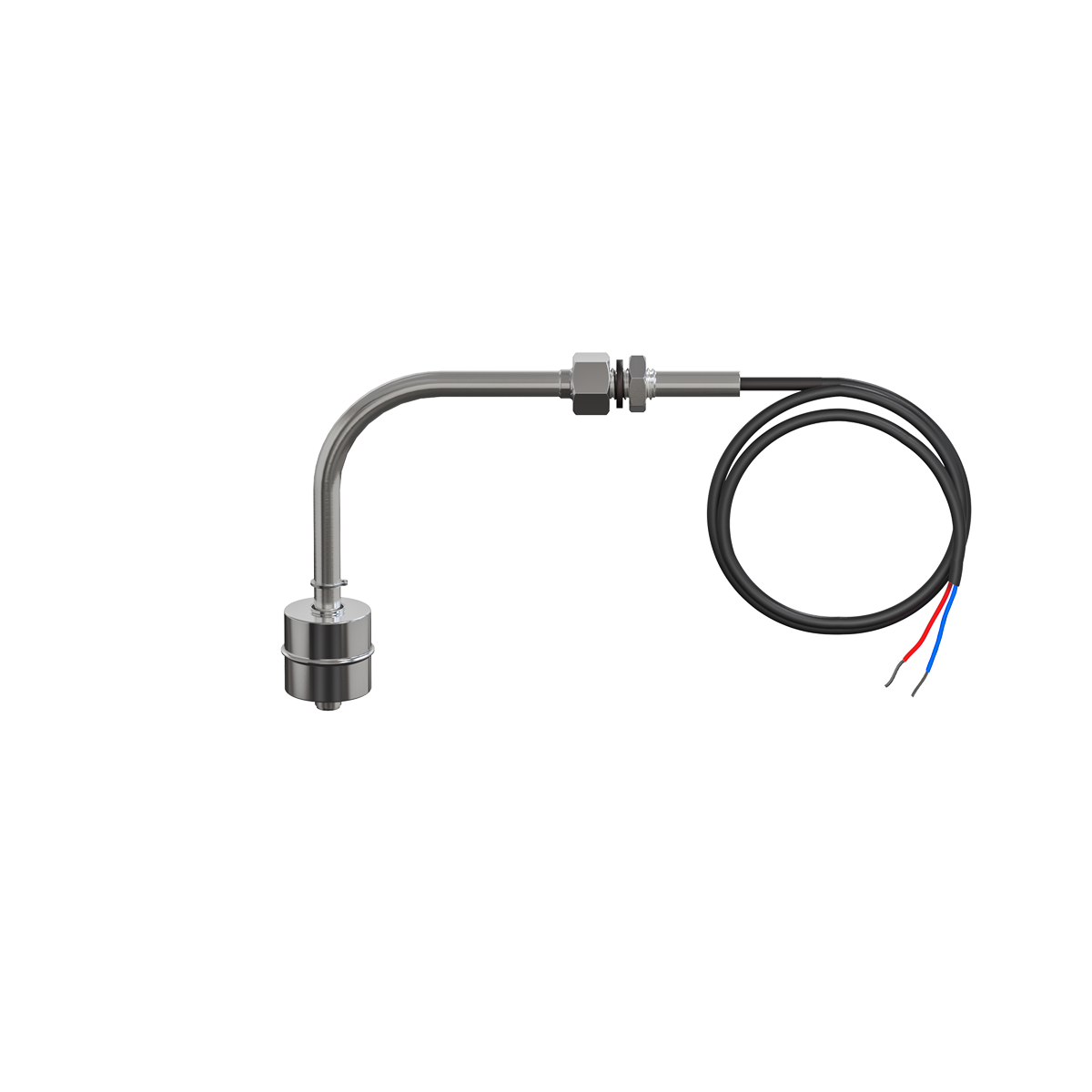

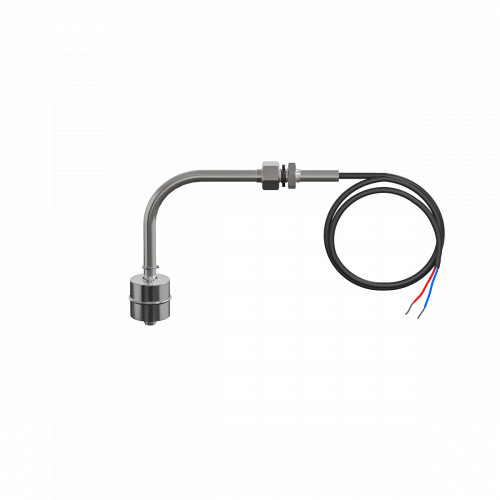

ПДУ-1.1 | Горизонтальный | Цилиндрический | 100 мм | 2 500 мм |
ПДУ-2(Н).1 | Вертикальный | Цилиндрический | 50 мм | 2 500 мм |
ПДУ-3.1 | Вертикальный | Шарообразный | 100 мм | 3 000 мм |
ПДУ-3Н.1 | Вертикальный | Шарообразный | 150 мм | 3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Модель | Тип монтажа | Вид поплавка | Длина штока L, минимальная | Длина штока L, максимальная (под заказ) |
ПДУ-1.2 | Горизонтальный | Цилиндрический | 150 мм | 2 500 мм |
ПДУ-2(Н).2 | Вертикальный | Цилиндрический | 100 мм | 2 500 мм |
ПДУ-3.2 | Вертикальный | Шарообразный | 200 мм | 3 000 мм |
ПДУ-3Н.2 | Вертикальный | Шарообразный | 250 мм | 3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Модель | Тип монтажа | Вид поплавка | Длина штока L, минимальная | Длина штока L, максимальная (под заказ) |
ПДУ-3.3 | Вертикальный | Шарообразный | 300 мм | 3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).
Рис. 1. - Варианты крепления датчика уровня ПДУ
Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.
Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.
Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.
ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
Параметр | Значение | ||||
ПДУ-1.Х | ПДУ-2.Х | ПДУ-3.Х | ПДУ-2H.X | ПДУ-3H.X | |
Электрические параметры* | |||||
Максимальная коммутируемая мощность | 10 Вт | 30 Вт | 10 Вт | 30 Вт | |
Максимальный коммутируемый (постоянный или переменный) ток | 0,5 А | 2 А | 0,5 А | 2 А | |
Максимальное коммутируемое (постоянное или переменное) напряжение | 180 В | 230 В | 180 В | 230 В | |
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1 × 106 | ||||
Конструктивные параметры | |||||
Количество сигнализируемых уровней** | 1; 2 | 1; 2; 3 | 1; 2 | ||
Расположение оси крепежного отверстия датчика в резервуаре | Горизонтальное | Вертикальное | Вертикальное | ||
Максимальная длина штока до нижнего уровня L | 2500 мм | 3000 мм | 2500 мм | 3000 мм | |
Нормальное состояние контактов датчика: | |||||
ПДУ-Х.Х, ПДУ-ХН.Х | Нормально-разомкнутое | ||||
ПДУ-Х.Х.К, ПДУ-ХН.Х.К | Нормально-замкнутое | ||||
Материал рабочей части датчика: арматура поплавок | Сталь | ||||
Степень защиты по ГОСТ 14254 | IP68 для погружной (рабочей) части датчика | ||||
Габаритные размеры | См. Приложение А РЭ | ||||
Минимальная длина кабельного вывода | 1 м*** |
ПРИМЕЧАНИЕ
* Параметры искробезопасных электрических цепей датчиков во взрывозащищенном исполнении приведены в разделе 3 РЭ.
** Зависит от исполнения.
*** Длина кабельного вывода определяется при заказе.
Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.
