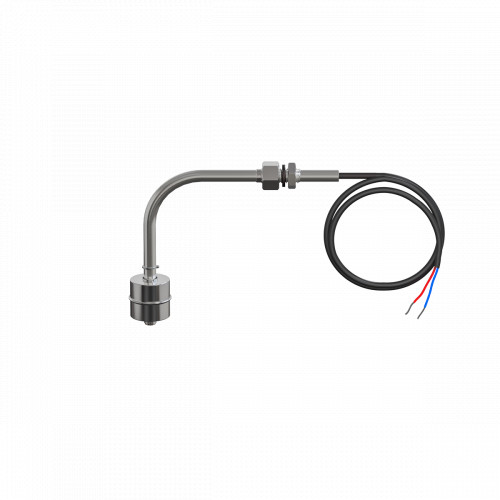

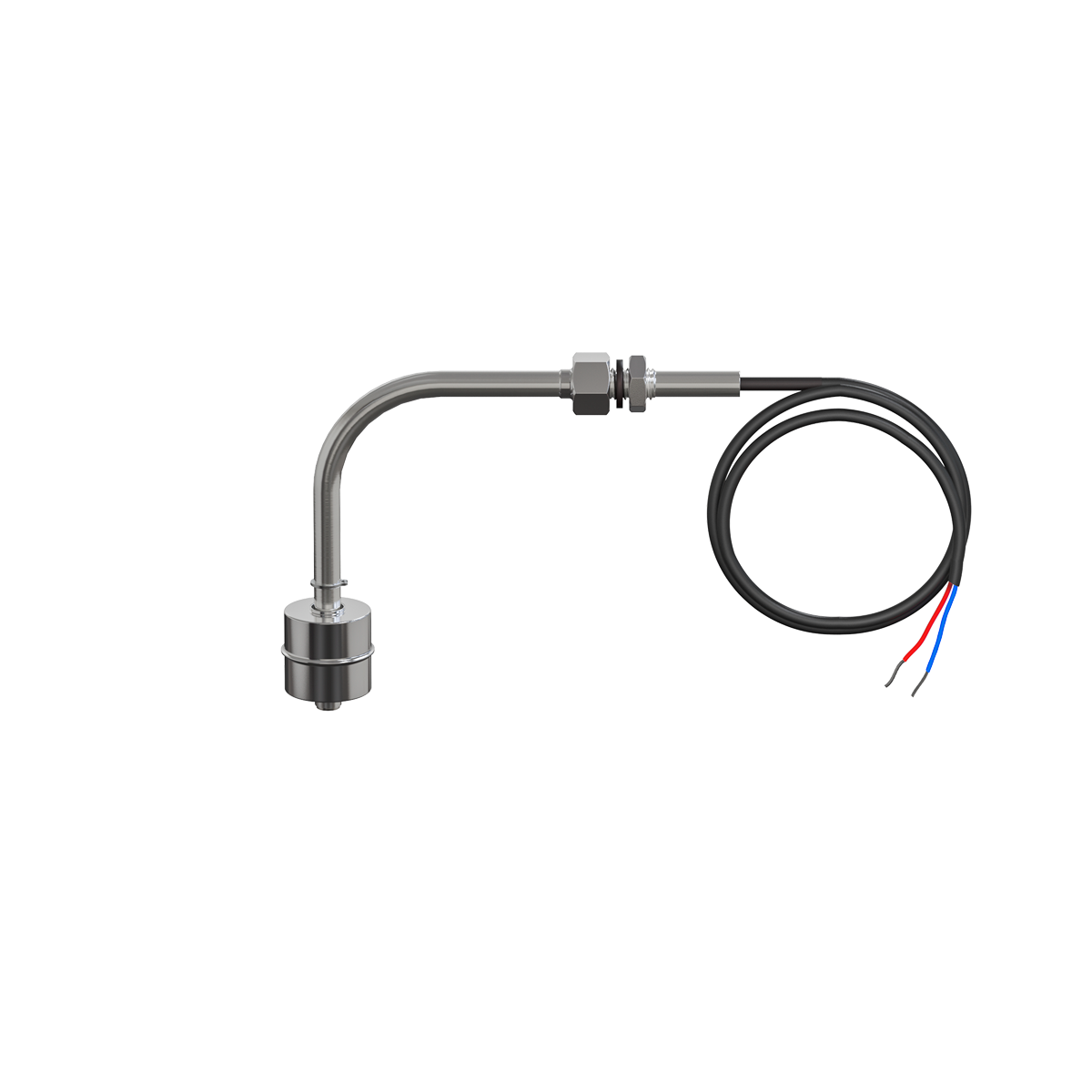

ПДУ поплавковые сигнализаторы уровня с кабельным выводом

<p>Поплавковые датчики уровня ОВЕН ПДУ &ndash; устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня выпускаются в общепромышленном и <span href="https://owen.ru/product/poplavkovie_datchiki_urovnya_vo_vzrivozashishennom_ispolnenii_oven_pdu_ex" target="_blank" data-pjax="0">взрывозащищенные исполнения</span>.</p> <h3>Отличительные особенности</h3> <ul> <li> <p>Сигнализация от 1 до 3 уровней жидкости.</p> </li> <li> <p>Длина штока от 50 мм до 3 метров.</p> </li> <li> <p>Присоединение: резьба М10&times;1 (ПДУ-1, ПДУ-2), М16&times;2 (ПДУ-3).</p> </li> <li> <p>Подходят для работы с вязкими жидкостями (ПДУ-3).</p> </li> <li>Искрозащита 0Ex ia IIC T4 Х (<span href="https://owen.ru/product/poplavkovie_datchiki_urovnya_vo_vzrivozashishennom_ispolnenii_oven_pdu_ex" target="_blank" data-pjax="0">ПДУ-Ех</span>)&nbsp;</li> <li>Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.</li> </ul> <p>Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров.</p> <p>Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей &ndash; с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.</p> <h3>Модификации одноуровневых датчиков</h3> <div class="table-base__wrapper"><table border="1" cellpadding="2" cellspacing="0" class="table-base" style="width: 100%;"> <tbody> <tr> <td class="td-header" valign="top" data-firstcell="1"> <p style="text-align: center;">Модель</p> </td> <td class="td-header" style="width: 20%;" valign="top"> <p style="text-align: center;">Тип монтажа</p> </td> <td class="td-header" style="width: 20%;" valign="top"> <p style="text-align: center;">Вид поплавка</p> </td> <td class="td-header" style="width: 20%;" valign="top"> <p style="text-align: center;">Длина штока L, минимальная</p> </td> <td class="td-header" style="width: 20%;" valign="top" data-lastcell="1"> <p style="text-align: center;">Длина штока L максимальная</p> <p style="text-align: center;">(под заказ)</p> </td> </tr> <tr> <td valign="top" data-firstcell="1"> <p style="text-align: center;">ПДУ-1.1</p> </td> <td valign="top"> <p style="text-align: center;">Горизонтальный</p> </td> <td valign="top"> <p style="text-align: center;">Цилиндрический</p> </td> <td valign="top"> <p align="center">100&nbsp;мм</p> </td> <td valign="top" data-lastcell="1"> <p align="center">2 500 мм</p> </td> </tr> <tr> <td valign="top" data-firstcell="1"> <p style="text-align: center;">ПДУ-3.1</p> </td> <td valign="top"> <p style="text-align: center;">Вертикальный</p> </td> <td valign="top"> <p style="text-align: center;">Шарообразный</p> </td> <td valign="top"> <p align="center">100 мм</p> </td> <td valign="top" data-lastcell="1"> <p align="center">3 000 мм</p> </td> </tr> </tbody> </table></div> <p><em>При заказе модификации с удлиненным штоком кратность длины &ndash; 50 мм.</em></p> <h3>Модификации двухуровневых датчиков</h3> <div class="table-base__wrapper"><table border="1" cellpadding="2" cellspacing="0" class="table-base" style="width: 100%;"> <tbody> <tr> <td class="td-header" valign="top" data-firstcell="1"> <p style="text-align: center;">Модель</p> </td> <td class="td-header" style="width: 20%;" valign="top"> <p style="text-align: center;">Тип монтажа</p> </td> <td class="td-header" style="width: 20%;" valign="top"> <p style="text-align: center;">Вид поплавка</p> </td> <td class="td-header" style="width: 20%;" valign="top"> <p style="text-align: center;">Длина штока L,</p> <p style="text-align: center;">минимальная</p> </td> <td class="td-header" style="width: 20%;" valign="top" data-lastcell="1"> <p style="text-align: center;">Длина штока L,</p> <p style="text-align: center;">максимальная (под заказ)</p> </td> </tr> <tr> <td valign="top" data-firstcell="1"> <p style="text-align: center;">ПДУ-1.2</p> </td> <td valign="top"> <p style="text-align: center;">Горизонтальный</p> </td> <td valign="top"> <p style="text-align: center;">Цилиндрический</p> </td> <td style="text-align: center;" valign="top"> <p>150 мм</p> </td> <td valign="top" data-lastcell="1"> <p style="text-align: center;">2 500 мм</p> </td> </tr> <tr> <td valign="top" data-firstcell="1"> <p style="text-align: center;">ПДУ-3.2</p> </td> <td valign="top"> <p style="text-align: center;">Вертикальный</p> </td> <td valign="top"> <p style="text-align: center;">Шарообразный</p> </td> <td style="text-align: center;" valign="top"> <p>200 мм</p> </td> <td valign="top" data-lastcell="1"> <p style="text-align: center;">3&nbsp;000 мм</p> </td> </tr> </tbody> </table></div> <p><em>При заказе модификации с удлиненным штоком кратность длины &ndash; 50 мм.</em></p> <h3>Модификации трехуровневых датчиков</h3> <div class="table-base__wrapper"><table border="0" cellpadding="2" cellspacing="0" class="table-base" style="width: 100%;"> <tbody> <tr> <td class="td-header" data-firstcell="1"> <p align="center">Модель</p> </td> <td class="td-header" style="width: 20%;"> <p align="center">Тип монтажа</p> </td> <td class="td-header" style="width: 20%;"> <p style="text-align: center;">Вид поплавка</p> </td> <td class="td-header" style="width: 20%; text-align: center;"> <p>Длина штока L, минимальная</p> </td> <td class="td-header" style="width: 20%;" data-lastcell="1"> <p style="text-align: center;">Длина штока&nbsp;L,</p> <p style="text-align: center;">максимальная (под заказ)</p> </td> </tr> <tr> <td valign="top" data-firstcell="1"> <p align="center">ПДУ-3.3</p> </td> <td valign="top"> <p align="center">Вертикальный</p> </td> <td valign="top"> <p align="center">Шарообразный</p> </td> <td valign="top"> <p style="text-align: center;">300 мм</p> </td> <td valign="top" data-lastcell="1"> <p align="center">3&nbsp;000 мм</p> </td> </tr> </tbody> </table></div> <p><em>При заказе модификации с удлиненным штоком кратность длины &ndash; 50 мм.</em></p> <h3>Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ</h3> <p>Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).</p> <p><span class="image-center image-zoom" href="https://owen.ru/uploads/531/osobennosti_konstrukczii_ris._1._-_varianty_krepleniya_datchika_urovnya_pdu_2.svg" title="Варианты крепления датчика уровня ПДУ" rel="pagegal" style="width:500px;height:375px;" data-pjax="0"><img alt="Варианты крепления датчиков ОВЕН ПДУ" src="https://owen.ru/uploads/531/osobennosti_konstrukczii_ris._1._-_varianty_krepleniya_datchika_urovnya_pdu_2.svg" style="" title="Варианты крепления датчика уровня ПДУ" class="" /></span></p> <p style="text-align: center;"><em>Рис. 1. - Варианты крепления датчика уровня ПДУ</em></p> <p>Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.</p> <div class="images-text"> <div class="images-text__wrapper"> <div class="j-images-text-swiper images-text__swiper swiper-container removed-swiper images-text__swiper_2"> <div class="swiper-wrapper"><div class="swiper-slide"> <div class="images-text__item"> <div class="images-text__preheader"> <div class="images-text__header" style="padding-bottom: 225px;"><span class="image-center image-zoom images-text__link" href="https://owen.ru/uploads/531/1/osobennosti_konstrukczii_a.svg" title="а)&nbsp;ПДУ с нормально-замкнутым контактом" rel="pagegal" data-pjax="0"><img class="images-text__image" src="https://owen.ru/uploads/531/1/osobennosti_konstrukczii_a.svg" alt="" style="width: 300px;"></span></div> </div> <div class="images-text__label">а)&nbsp;ПДУ с нормально-замкнутым контактом</div> </div> </div><div class="swiper-slide"> <div class="images-text__item"> <div class="images-text__preheader"> <div class="images-text__header" style="padding-bottom: 225px;"><span class="image-center image-zoom images-text__link" href="https://owen.ru/uploads/531/1/osobennosti_konstrukczii_b.svg" title="б)&nbsp;ПДУ с нормально-разомкнутым контактом" rel="pagegal" data-pjax="0"><img class="images-text__image" src="https://owen.ru/uploads/531/1/osobennosti_konstrukczii_b.svg" alt="" style="width: 300px;"></span></div> </div> <div class="images-text__label">б)&nbsp;ПДУ с нормально-разомкнутым контактом</div> </div> </div></div> <div class="swiper-button-prev"></div> <div class="swiper-button-next"></div> </div> </div> </div> <p>Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.</p> <h3>Применение датчиков уровня ОВЕН ПДУ</h3> <p>Датчики ОВЕН ПДУ могут работать при температурах до +105 &deg;С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.</p> <p>ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу диаметром чуть больше, чем диаметр поплавка.</p> <p>Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.</p>

ПРИМЕЧАНИЕ

* Параметры искробезопасных электрических цепей датчиков во взрывозащищенном исполнении приведены в разделе 3 РЭ.

** Зависит от исполнения.

*** Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.
