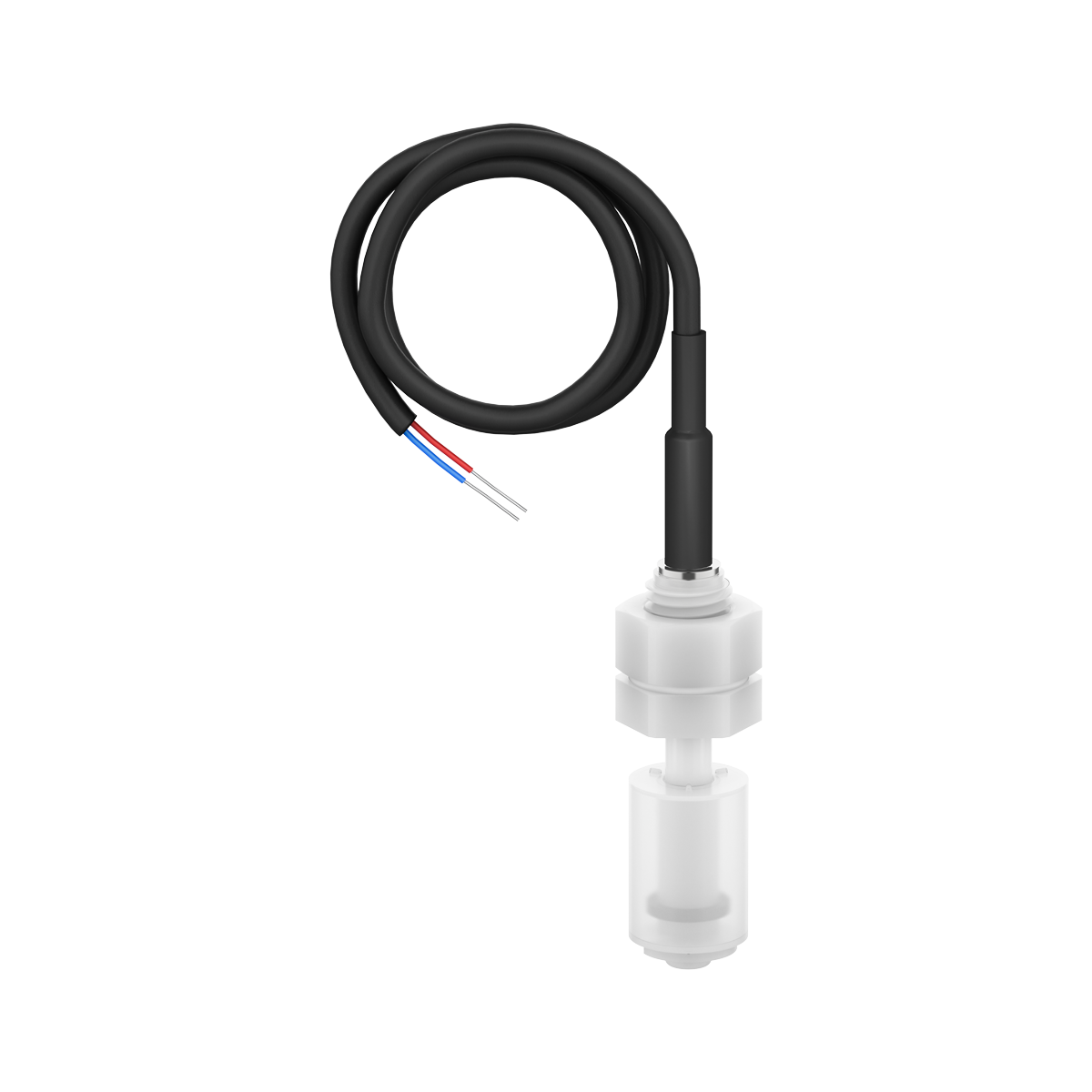

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

Производитель: ОВЕН

от 4 123.60 руб.

3 380.00 руб. (без НДС)

Модификация

ПДУ-П.1.50.К.М16-1 ПДУ-П.1.50.К.М16-10 ПДУ-П.1.50.М16-1 ПДУ-П.1.50.М16-10

Количество

Модификации Описание Характеристики

<div style="border: 1px solid rgb(0, 143, 134); padding: 10px 10px 0px 10px; background-color: rgb(237, 237, 237);"> Важно! На данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м. </div>   Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок. Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM. Устройства поставляется в следующих вариантах: <ul> <li> Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2 </li> <li> Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.). </li> </ul> Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С. ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты). Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А. <h3>Преимущества</h3> <ul> <li>Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;</li> <li>Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;</li> <li>Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;</li> <li>Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.</li> </ul>

Наименование	Значение
	ПДУ-П.1	ПДУ-П.2	ПДУ-П.3	ПДУ-П.1Н	ПДУ-П.2Н
Количество сигнализируемых уровней	1	2	3	1	2
Электрические параметры
Род коммутируемого тока	постоянный; переменный (частотой до 10 кГц)
Максимальное коммутируемое напряжение при постоянном токе (не более), В пост.	180 В		300 В	180 В
Максимальное коммутируемое напряжение при переменном токе с частотой до 10 кГц (не более), В эфф.	130 В		300 В	130 В
Максимальный коммутируемый ток постоянный или переменный (не более), А	0,5 А		2,0 А	0,5 А
Максимальная коммутируемая мощность (не более), Вт/ВА	10 Вт/ВА		30 Вт/ВА	10 Вт/ВА
Потребляемая мощность (не более), мВт	200 мВт		200 мВт	200 мВт
Конструктивные параметры
Материалы, контактирующие с рабочей средой:
– материал штока датчика	PVDF (ПДУ-П.1.50.М16), PFA			PFA
– материал уплотнения	FFKM			FFKM
– материал штуцера, поплавка, ограничительного кольца	PVDF			PVDF
Подключение к АСУ ТП	Кабельный вывод AWG24*			Разъём DIN 43650 А
Степень защиты корпуса по ГОСТ 14254-2015	IP65 IP68 (погружная часть)
Характеристики надежности
Средняя наработка на отказ, не менее	1×10⁶срабатываний
Средний срок службы, не менее	8 лет
*Длина кабеля от 1 до 120 м. (указывается при заказе).

Условия эксплуатации

Датчик предназначен для эксплуатации при следующих условиях:

вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
температура контролируемой среды – от минус 20 до плюс 125 °С;
давление контролируемой среды – не более 0,2 МПа;
плотность контролируемой среды, не менее:
- 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
- 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
температура окружающего воздуха – от минус 50 до плюс 85 °С;
верхнее значение относительной влажности окружающего воздуха – 100 %;
атмосферное давление – от 84,0 до 106,7 кПа.

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
