ПДУ-Н поплавковые сигнализаторы уровня с наружным монтажом

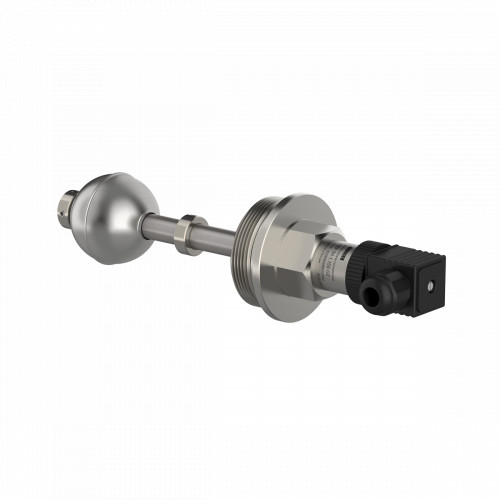

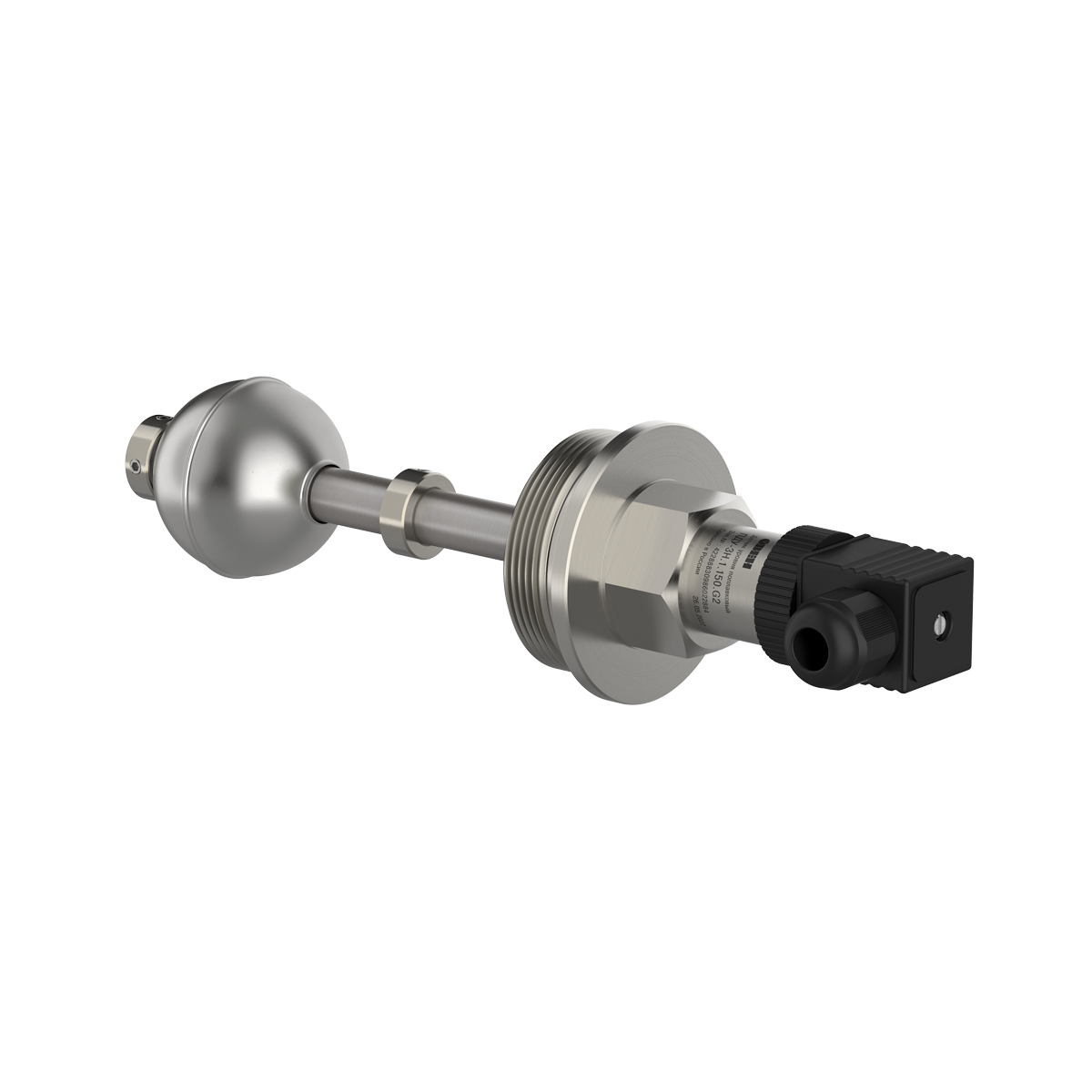

<p>Поплавковые датчики уровняОВЕН ПДУ &ndash; устройства, предназначенные для сигнализации уровня жидкостей.ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.</p> <h3>Среда применения</h3> <p>Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.</p> <h3>Отличительные особенности</h3> <ul> <li>Сигнализация от 1 до 2 уровней жидкости.</li> <li>Длина штока от 100 мм до 3 метров.</li> <li>Присоединение: G1, G2; CLAMP в соответствии с DIN 43650 А (DN =&nbsp;40, 65, 80, 100 мм).</li> <li>Устойчивы к пене и пузырькам.</li> <li>Подходят для работы с вязкими жидкостями (ПДУ-3Н).</li> <li>Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.</li> </ul> <p>ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.</p> <p>Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2Н, для контроля уровня вязких жидкостей &ndash; с шарообразным поплавком ПДУ-3Н. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.</p> <h3>Модификации одноуровневых датчиков</h3> <div class="table-base__wrapper"><table class="table-base"> <tbody> <tr> <td class="td-header" data-firstcell="1"> <p>Модель</p> </td> <td class="td-header"> <p>Тип монтажа</p> </td> <td class="td-header"> <p>Вид поплавка</p> </td> <td class="td-header"> <p>Длина штока L,<br /> минимальная</p> </td> <td class="td-header" data-lastcell="1"> <p>Длина штока L,<br /> максимальная (под заказ)</p> </td> </tr> <tr> <td data-firstcell="1"> <p>ПДУ-2(Н).1</p> </td> <td> <p>Вертикальный</p> </td> <td> <p>Цилиндрический</p> </td> <td> <p>50 мм</p> </td> <td data-lastcell="1"> <p>2 500 мм</p> </td> </tr> <tr> <td data-firstcell="1"> <p>ПДУ-3Н.1</p> </td> <td> <p>Вертикальный</p> </td> <td> <p>Шарообразный</p> </td> <td> <p>150 мм</p> </td> <td data-lastcell="1"> <p>3 000 мм</p> </td> </tr> </tbody> </table></div> <p class="para-comment">При заказе модификации с удлиненным штоком кратность длины &ndash; 50 мм.</p> <h3>Модификации двухуровневых датчиков</h3> <div class="table-base__wrapper"><table class="table-base"> <tbody> <tr> <td class="td-header" data-firstcell="1"> <p>Модель</p> </td> <td class="td-header"> <p>Тип монтажа</p> </td> <td class="td-header"> <p>Вид поплавка</p> </td> <td class="td-header"> <p>Длина штока L,<br /> минимальная</p> </td> <td class="td-header" data-lastcell="1"> <p>Длина штока L,<br /> максимальная (под заказ)</p> </td> </tr> <tr> <td data-firstcell="1"> <p>ПДУ-2(Н).2</p> </td> <td> <p>Вертикальный</p> </td> <td> <p>Цилиндрический</p> </td> <td> <p>100 мм</p> </td> <td data-lastcell="1"> <p>2500 мм</p> </td> </tr> <tr> <td data-firstcell="1"> <p>ПДУ-3Н.2</p> </td> <td> <p>Вертикальный</p> </td> <td> <p>Шарообразный</p> </td> <td> <p>250 мм</p> </td> <td data-lastcell="1"> <p>3000 мм</p> </td> </tr> </tbody> </table></div> <p class="para-comment">При заказе модификации с удлиненным штоком кратность длины &ndash; 50 мм.</p> <h3>Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ</h3> <p>Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Поплавковые датчики с наружным монтажом монтируются в крышку резервуара (рис. 1).</p> <p><span class="image-center image-zoom" href="https://owen.ru/uploads/531/osobennosti_konstrukczii_ris._1._-_varianty_krepleniya_datchika_urovnya_pdu_n.svg" title="Варианты крепления датчика уровня ПДУ" rel="pagegal" style="width:500px;height:375px;" data-pjax="0"><img alt="Варианты крепления датчика уровня ПДУ" src="https://owen.ru/uploads/531/osobennosti_konstrukczii_ris._1._-_varianty_krepleniya_datchika_urovnya_pdu_n.svg" style="" title="Варианты крепления датчика уровня ПДУ" class="" /></span></p> <p style="text-align: center;"><em>Рис. 1. Варианты крепления датчика уровня ПДУ</em></p> <p>Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.</p> <div class="images-text"> <div class="images-text__wrapper"> <div class="j-images-text-swiper images-text__swiper swiper-container removed-swiper images-text__swiper_2"> <div class="swiper-wrapper"><div class="swiper-slide"> <div class="images-text__item"> <div class="images-text__preheader"> <div class="images-text__header" style="padding-bottom: 263px;"><span class="image-center image-zoom images-text__link" href="https://owen.ru/uploads/531/osobennosti_konstrukczii_a.svg" title="а) ПДУ с нормально-замкнутым контактом" rel="pagegal" data-pjax="0"><img class="images-text__image" src="https://owen.ru/uploads/531/osobennosti_konstrukczii_a.svg" alt="" style="width: 350px;"></span></div> </div> <div class="images-text__label">а) ПДУ с нормально-замкнутым контактом</div> </div> </div><div class="swiper-slide"> <div class="images-text__item"> <div class="images-text__preheader"> <div class="images-text__header" style="padding-bottom: 263px;"><span class="image-center image-zoom images-text__link" href="https://owen.ru/uploads/531/osobennosti_konstrukczii_b.svg" title="б) ПДУ с нормально-разомкнутым контактом" rel="pagegal" data-pjax="0"><img class="images-text__image" src="https://owen.ru/uploads/531/osobennosti_konstrukczii_b.svg" alt="" style="width: 350px;"></span></div> </div> <div class="images-text__label">б) ПДУ с нормально-разомкнутым контактом</div> </div> </div></div> <div class="swiper-button-prev"></div> <div class="swiper-button-next"></div> </div> </div> </div> <p>Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня</p> <h3>Применение датчиков уровня ОВЕН ПДУ</h3> <p>Датчики ОВЕН ПДУ могут работать при температурах до +105 &deg;С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.</p> <p>ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.</p> <p>Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.</p>

ПРИМЕЧАНИЕ

* Зависит от исполнения.
