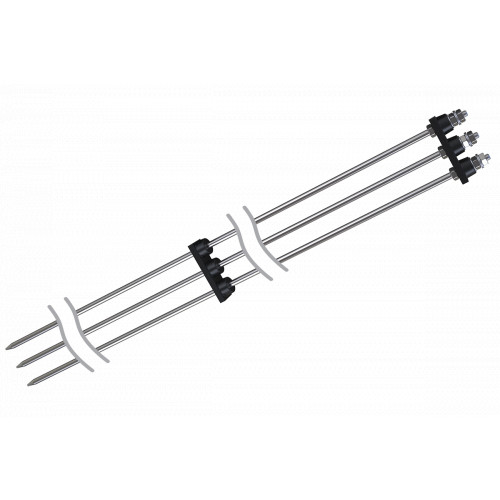

Многоэлектродные кондуктометрические датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.
Тип датчиков и модификация | ДУ.3 | ДУ.4 | ДУ.5 |
Габаритный чертеж |
| ||
Количество стержней (электродов) | 3 | 4 | 5 |
Длина стержней, L | 0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м | ||
Присоединительные размеры | H=34 мм | H=45 мм | H=56 мм |
Материал | Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик | ||
Максимальная рабочая температура | 85 °С | ||
Конструктивные преимущества | Возможность укорачивать длину поставляемых датчиков до требуемой – в зависимости от условий применения |
Наименование | Длина стержня, м | Количество разделительных пластин, шт. |
ОВЕН ДУ.3-0,5 | 0,5 | 2 |
ОВЕН ДУ.3-1 | 1 | 3 |
ОВЕН ДУ.3-1,95 | 1,95 | 4 |
ОВЕН ДУ.3-2,5 | 2,5 | 5 |
ОВЕН ДУ.3-3 | 3 | 6 |
ОВЕН ДУ.3-3,5 | 3,5 | 7 |
ОВЕН ДУ.3-4 | 4 | 8 |
ОВЕН ДУ.4-0,5 | 0,5 | 2 |
ОВЕН ДУ.4-1 | 1 | 3 |
ОВЕН ДУ.4-1,95 | 1,95 | 4 |
ОВЕН ДУ.4-2,5 | 2,5 | 5 |
ОВЕН ДУ.4-3 | 3 | 6 |
ОВЕН ДУ.4-3,5 | 3,5 | 7 |
ОВЕН ДУ.4-4 | 4 | 8 |
ОВЕН ДУ.5-0,5 | 0,5 | 2 |
ОВЕН ДУ.5-1 | 1 | 3 |
ОВЕН ДУ.5-1,95 | 1,95 | 4 |
ОВЕН ДУ.5-2,5 | 2,5 | 5 |
ОВЕН ДУ.5-3 | 3 | 6 |
ОВЕН ДУ.5-3,5 | 3,5 | 7 |
ОВЕН ДУ.5-4 | 4 | 8 |
