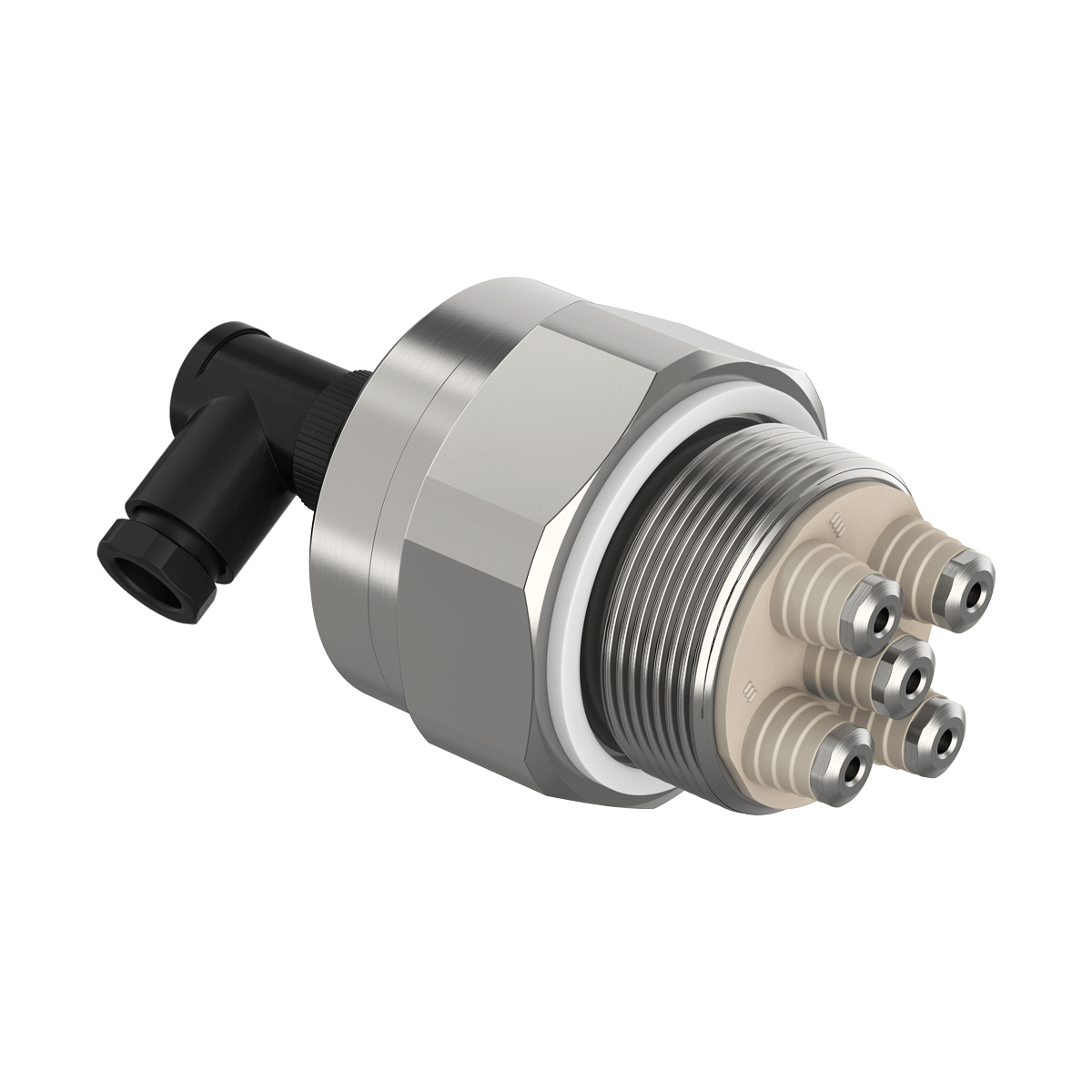

ДС.ПВТ.5 датчик уровня кондуктометрический 5-стержневой

<p>Датчик уровня кондуктометрический ДС.ПВТ.5 предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты &ndash; слабокислотные, щелочные и пр.), неагрессивных к материалу датчика.</p> <h3>Отличительные особенности</h3> <ul> <li>5-электродное исполнение позволяет экономично реализовать многоуровневый контроль.</li> <li>Подходят для контроля уровня жидкости, находящейся под давлением до 2.5 МПа.</li> <li>Широкий диапазон температуры рабочей среды: от -40 до +130 &deg;С.</li> <li>Совместимость со стержнями М3 и М4*.</li> <li>Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.</li> <li>Удобное электрическое подключение посредством компактного разъёма М12.</li> <li>Гигиенический (пищевой) сертификат.</li> </ul> <p class="para-comment">*Электроды (стержни) М3, M4 для датчика в комплект поставки не входят и приобретаются по отдельному заказу.</p> <h3 data-para-comment="1">Стержни (электроды) для кондуктометрических датчиков уровня</h3> <div class="images-text"> <div class="images-text__wrapper"> <div class="j-images-text-swiper images-text__swiper swiper-container removed-swiper images-text__swiper_2"> <div class="swiper-wrapper"><div class="swiper-slide"> <div class="images-text__item"> <div class="images-text__preheader"> <div class="images-text__header" style="padding-bottom: 204px;"><span class="image-center image-zoom images-text__link" href="https://owen.ru/uploads/34/cterzhen_dlya_caita.png" title="Стержень" rel="pagegal" data-pjax="0"><img class="images-text__image" src="https://owen.ru/thumbs/34/cterzhen_dlya_caita___b44a4252-300x204-d.png" alt="" style="width: 300px;"></span></div> </div> <div class="images-text__label">Стержень</div> </div> </div><div class="swiper-slide"> <div class="images-text__item"> <div class="images-text__preheader"> <div class="images-text__header" style="padding-bottom: 204px;"><span class="image-center image-zoom images-text__link" href="https://owen.ru/uploads/34/cterzhen_c_adapterom_dlya_caita.png" title="Стержень с адаптером" rel="pagegal" data-pjax="0"><img class="images-text__image" src="https://owen.ru/thumbs/34/cterzhen_c_adapterom_dlya_caita___c8c48b5b-300x200-d.png" alt="" style="width: 300px;"></span></div> </div> <div class="images-text__label">Стержень с адаптером</div> </div> </div></div> <div class="swiper-button-prev"></div> <div class="swiper-button-next"></div> </div> </div> </div> <p>Стержни М3 выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.</p> <p>Стержни М4 выпускаются в исполнениях: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 1,95 с адаптером / 2 / 2,5 / 3 м.</p> <p>Стержень с адаптером позволяет увеличивать длину электродов. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.</p> <p>Материал электродов &ndash; сталь нержавеющая 12Х18Н10Т или AISI 304.</p> <p>Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.</p> <h3>Конструкция. Принцип работы. Применение</h3> <p>Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется между сигнальными электродами, установленными на необходимом уровне, и общим, расположенным в центре датчика. При достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает сигнальный электрод датчика на общий электрод, вызывая в цепи датчика электрический ток.</p> <p>Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.</p> <p>В металлических резервуарах количество применяемых для измерения сигнальных электродов, соответственно и число измеряемых уровней, можно увеличить до пяти, при условии, что общим электродом будет служить стенка резервуара.</p> <p><span class="image-center image-zoom" href="https://owen.ru/uploads/572/elementy_konstrukczii_datchika-01.svg" title="Элементы конструкции датчика ДС.ПВТ.5" rel="pagegal" style="width:500px;height:375px;" data-pjax="0"><img alt="Элементы конструкции датчика ДС.ПВТ.5" src="https://owen.ru/uploads/572/elementy_konstrukczii_datchika-01.svg" style="" title="Элементы конструкции датчика ДС.ПВТ.5" class="" /></span><strong>Элементы конструкции датчика:</strong></p> <p>1 &ndash; корпус;</p> <p>2 &ndash; угловой разъем М12;</p> <p>3 &ndash; электрод сигнальный (4 шт.);</p> <p>4 &ndash; электрод общий;</p> <p>5 &ndash; держатель электродов.</p> <h3>Пример монтажа датчика</h3> <p><span class="image-center image-zoom" href="https://owen.ru/uploads/572/montazh_ds_pvt_5-01.svg" title="Пример монтажа датчика ДС.ПВТ.5" rel="pagegal" style="width:600px;height:450px;" data-pjax="0"><img alt="Пример монтажа датчика ДС.ПВТ.5" src="https://owen.ru/uploads/572/montazh_ds_pvt_5-01.svg" style="" title="Пример монтажа датчика ДС.ПВТ.5" class="" /></span></p>

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе исполнения N3.

Основные технические характеристики и условия эксплуатации электродов (стержней)
