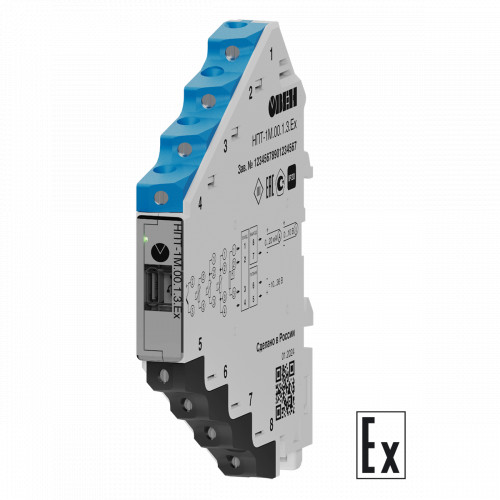

Питание прибора
| Номинальное значение напряжения питания постоянного тока | =24 В |
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В |
| Гальваническая развязка питания от входов/выходов | 2500 В |
| Тип подключения питания | Отдельными проводами |
Подключение датчиков и характеристики входных сигналов
| Тип датчика | ТС, ТП, сопротивление, потенциометры |
| Схем подключения ТС | 2-, 3- или 4-проводная |
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В |
Характеристики выходных сигналов
| Номинальный диапазон выходного сигнала преобразователя | Ток | 4…20, 0…20, 0…5 мА |
| Напряжение | 0…10, 2…10, 0…5 В | |
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | Ток | 4…20 – 21…23 мА Ток 0…20 – 21…23 мА Ток 0…5 – 5…6 мА |
| Напряжение | 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В | |
| Функция преобразования входных сигналов | Линейная | |
| Допустимое сопротивление нагрузки | Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения | |
Время
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин. |
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 с |
| Питание выходного сигнала | От встроенного источника |
Настройки устройства
| Разъем для конфигурирования | USB Type-C |
| ПО для конфигурирования | Owen Configurator |
Метрологические характеристики
| Основная приведенная погрешность преобразования, не более | - при работе с ТС | 0,25 % |
| - при работе с ТП | 0,5 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более | - при работе с ТС | 0,125 % |
| - при работе с ТП | 0,25 % |
Характеристики конструкции
| Габаритные размеры | (12×107×89) ± 1 мм |
| Степень защиты корпуса | IP20 |
| Степень защиты клемм | IP20 |
| Масса в упаковке, не более | 0,3 кг |
Условия эксплуатации
| Диапазон рабочих температур | -40…+70 °С |
| Относительная влажность воздуха, не более | 95 % |
| Атмосферное давление | 84…106,7 кПа |
| Устойчивость к механическим воздействиям | Группа №2 по ГОСТ Р 52931 |
| Устойчивость к электромагнитным воздействиям | Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 |
Параметры взрывозащиты
| Маркировка | [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC |
| Максимальные значения для подключения по цепи датчика | ||||
| Максимальное напряжение постоянного тока или эффективное значение переменного, Um | 250 В | |||
| Максимальное выходное напряжение, Uo | 5,4 В | |||
| Максимальный выходной ток, Io | 95 мА | |||
| Максимальная выходная мощность, Ро | 0,147 Вт | |||
|
| Группа I | Подгруппа IIA | Подгруппа IIC | Подгруппа IIB, IIIC |
| Максимальная внешняя емкость, Со | 1000 мкФ | 1000 мкФ | 35,7 мкФ | 1000 мкФ |
| Максимальная внешняя индуктивность, Lo | 51 мГн | 31,5 мГн | 3,9 мГн | 15,7 мГн |
Характеристики подключаемых датчиков
| Термометры сопротивления по ГОСТ 6651 | ||
| Тип | Диапазон преобразования | |
| Макс. | Мин. | |
| Cu50 | -50…+200 °С | 50 °С |
| 50М | -180…+200 °С | 50 °С |
| Pt50 | -200…+750 °С | 100 °С |
| 50П | -200…+750 °С | 100 °С |
| Сu100 | -50…+200 °С | 50 °С |
| 100M | -180…+200 °С | 50 °С |
| Pt100 | -200…+750 °С | 100 °С |
| 100П | -200…+750 °С | 100 °С |
| 100H | -60…+180 °С | 50 °С |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | -200…+800 °С | 400 °С |
| TЖК (J) | -200…+1200 °С | 500 °С |
| TНН (N) | -200…+1300 °С | 500 °С |
| TХА (К) | -200…+1300 °С | 500 °С |
| TПП (S) | 0…+1750 °С | 400 °С |
| TПП (R) | 0…+1750 °С | 500 °С |
| ТПР (В) | +200…+1800 °С | 700 °С |
| TВР (А-1) | 0…+2500 °С | 600 °С |
| ТВР (А-2) | 0…+1800 °С | 600 °С |
| ТВР (А-3) | 0…+1800 °С | 600 °С |
| ТМК (Т) | -200…+400 °С | 300 °С |
| Термопары по DIN 43710 | ||
| Typ L | -200…+900 °С | 400 °С |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |
