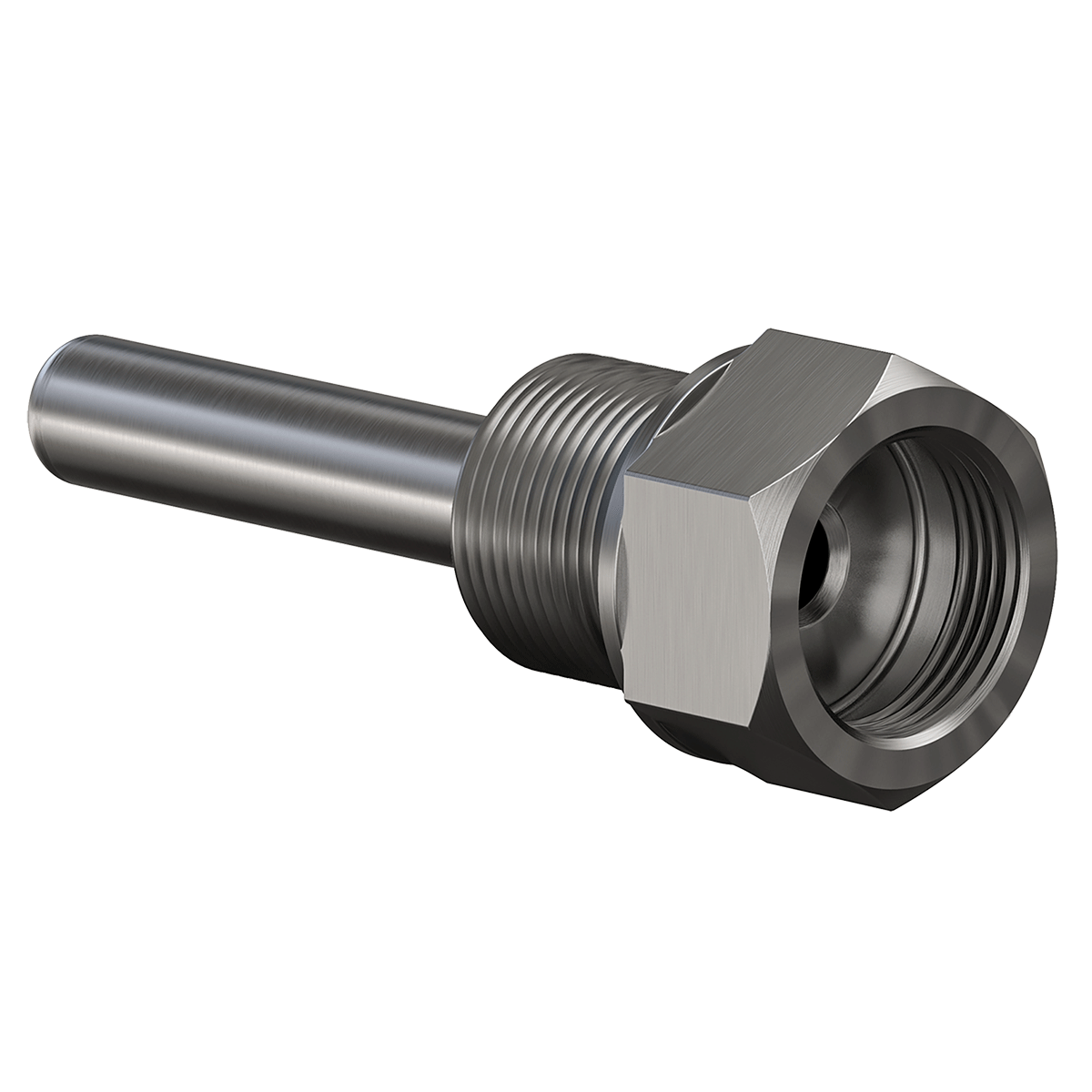

<p>Защитные сварные цилиндрические гильзы ГЗ.25 предназначены для установки датчиков температуры с диаметром монтажной части до 10 мм.</p> <h3>Преимущества использования защитных гильз</h3> <ul> <li>Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.</li> <li>Защита монтажной части датчика от механического воздействия рабочей среды.</li> <li>Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.</li> </ul> <h3>Технические характеристики</h3> <ul> <li>Температура эксплуатации: до +600 °С.</li> <li>Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.</li> <li>Давление рабочей среды: до 25 МПа.</li> <li>Внутренний диаметр: 12 мм (±1,0 мм).</li> <li>Внешний диаметр: 16 мм (±0,4 мм).</li> <li>Подходит для монтажа датчиков температуры до 10 мм.</li> </ul> <h3>Материалы деталей, контактирующих с измеряемой средой</h3> <ul> <li>Трубка – 12Х18Н10Т.</li> <li>Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т)</li> </ul> <h3>Скорость потока измеряемой среды для ГЗ.25</h3> <div class="table-base__wrapper"><table class="table-base"> <tbody> <tr> <td class="td-header" rowspan="2" data-firstcell="1"> <p>Погружаемая часть L, мм</p> </td> <td class="td-header" colspan="2" data-lastcell="1"> <p>Максимальная скорость потока, м/с</p> </td> </tr> <tr> <td class="td-header"> <p>пар</p> </td> <td class="td-header" data-lastcell="1"> <p>вода</p> </td> </tr> <tr> <td data-firstcell="1"> <p>от 40 до 110</p> </td> <td> <p>40</p> </td> <td data-lastcell="1"> <p>4,0</p> </td> </tr> <tr> <td data-firstcell="1"> <p>от 120 до 160</p> </td> <td> <p>30</p> </td> <td data-lastcell="1"> <p>3,0</p> </td> </tr> <tr> <td data-firstcell="1"> <p>от 170 до 390</p> </td> <td> <p>25</p> </td> <td data-lastcell="1"> <p>2,5</p> </td> </tr> <tr> <td data-firstcell="1"> <p>от 400 до 1240</p> </td> <td> <p>5</p> </td> <td data-lastcell="1"> <p>0,5</p> </td> </tr> <tr> <td data-firstcell="1"> <p>от 1250 до 2000</p> </td> <td> <p>2</p> </td> <td data-lastcell="1"> <p>0,2</p> </td> </tr> </tbody> </table></div> <p class="para-comment">Примечание - при температуре рабочей среды выше 400 °С значение предельной скорости потока снижается в 1.5 раза.</p>
