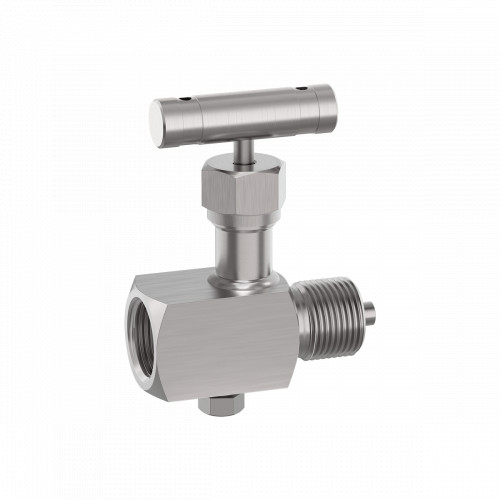

<p>Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.</p> <p>В изготовлении блоков вентильных экономичной серии БВЭ используется меньший объём металла, чем для блоков общепромышленной серии БВ, поэтому эконом серия БВЭ имеет меньшие габаритные размеры, а для некоторых модификаций меньшие эксплуатационные характеристики, но достаточные для эксплуатации их в большинстве рабочих процессов.</p> <h3>Конструктивные особенности</h3> <p>Конструкция блока вентильного БВЭ может иметь от 1 до 3 вентилей:</p> <ul> <li><strong>Блок одновентильный БВЭ-102.6</strong> – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.</li> <li><strong>Блок двухвентильный БВЭ-202.6</strong> – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Место подключение к дренажному каналу имеет внешнюю резьбу М20×1,5.</li> <li><strong>Блок трёхвентильный БВЭ-300Н.40</strong> – два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.</li> <li><strong>Блок трёхвентильный БВЭ-302Н.40</strong> – два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.</li> </ul> <h3>Технические характеристики</h3> <div class="table-base__wrapper"><table class="table-base"> <tbody> <tr> <td class="td-header" rowspan="2" style="width: 50%;" data-firstcell="1"> <p>Параметр</p> </td> <td class="td-header" colspan="2" data-lastcell="1"> <p>Значение</p> </td> </tr> <tr> <td class="td-header"> <p>БВЭ-1хх и БВЭ-2хх</p> </td> <td class="td-header" data-lastcell="1"> <p>БВЭ-3хх</p> </td> </tr> <tr> <td data-firstcell="1"> <p>Допускаемое давление рабочей среды</p> </td> <td> <p>6,3 МПа (63 атм.)</p> </td> <td data-lastcell="1"> <p>40 МПа (400 атм.)</p> </td> </tr> <tr> <td data-firstcell="1"> <p>Диапазон температур рабочей среды</p> </td> <td> <p>-40…+150 °С</p> </td> <td data-lastcell="1"> <p>-40…+180 °С</p> </td> </tr> <tr> <td data-firstcell="1"> <p>Температура окружающей среды</p> </td> <td> <p>-40…+70 °С</p> </td> <td data-lastcell="1"> <p>-40…+70 °С</p> </td> </tr> </tbody> </table></div> <h3>Материалы деталей, контактирующих с рабочей средой</h3> <div class="table-base__wrapper"><table class="table-base"> <tbody> <tr> <td class="td-header" style="width: 50%;" data-firstcell="1"> <p>Элемент БВЭ</p> </td> <td class="td-header"> <p>Материал</p> </td> </tr> <tr> <td data-firstcell="1"> <p>Корпус вентильного блока</p> </td> <td> <p>сталь 08Х18Н10 ГОСТ 5632</p> </td> </tr> <tr> <td data-firstcell="1"> <p>Шток</p> </td> <td> <p>сталь 40х13ГОСТ</p> </td> </tr> <tr> <td data-firstcell="1"> <p>Кольцо сальниковое</p> </td> <td> <p>фторопласт Ф-4Д, ГОСТ 14906</p> </td> </tr> </tbody> </table></div>
