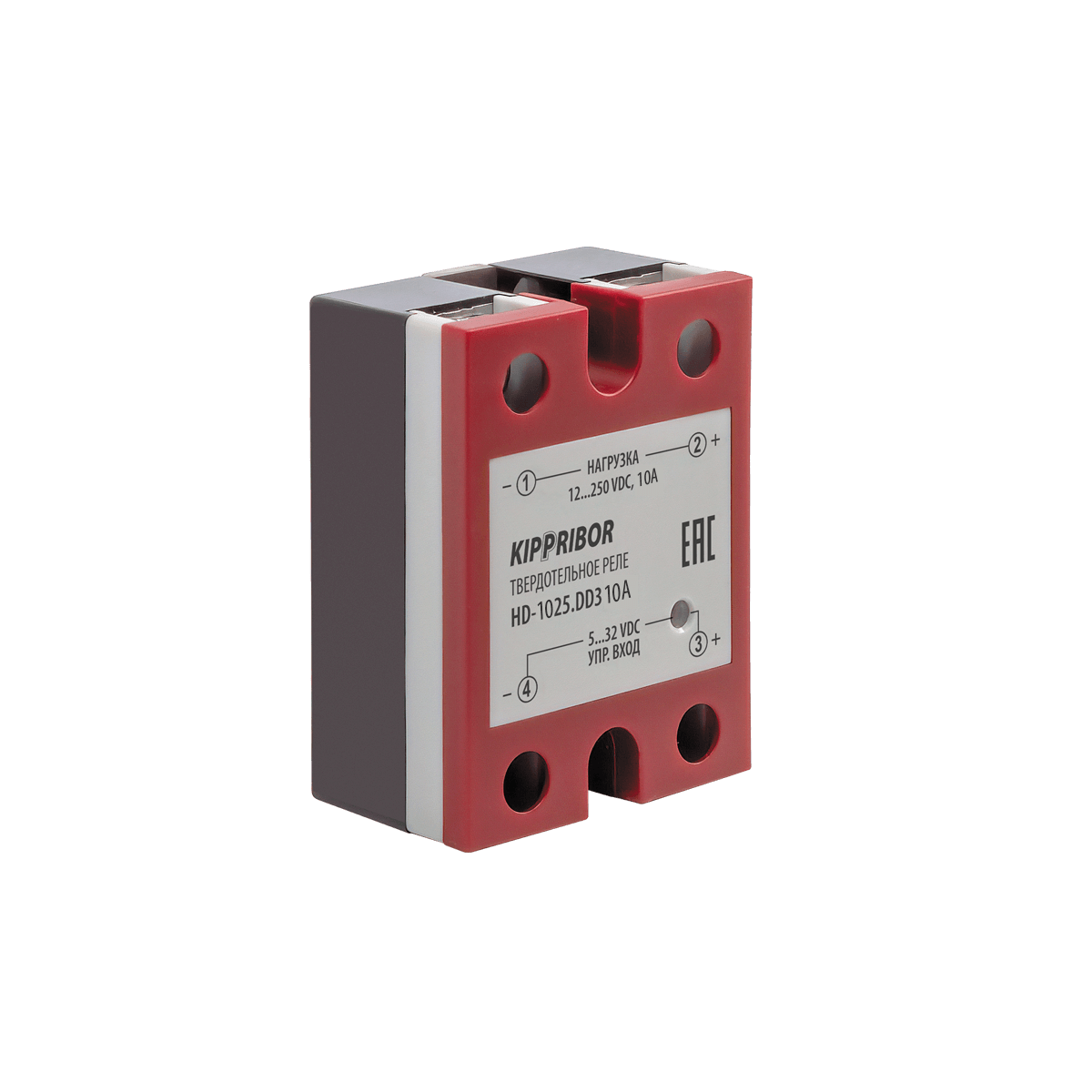

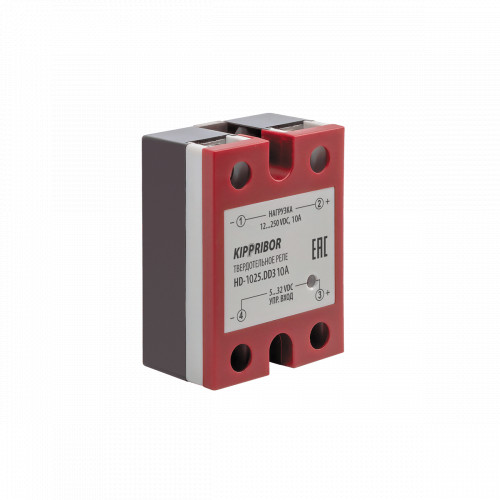

Твердотельные реле HD предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 10 А
- Рекомендуемый предельный ток: резистивная нагрузка 8 А, индуктивная нагрузка 1 А
- Стандартный типоразмер корпуса
- Тип коммутируемого тока: постоянный ток
- Тип выходных силовых элементов: транзисторы
| Параметр | Значение |
| Коммутируемое напряжение | 12…250 VDC |
| Управляющий сигнал | Дискретный сигнал напряжения 5...32 VDC |
| Максимальное пиковое напряжение | 4 класс (400 VAC) |
| Потребляемый ток в цепи управления | 5…35 мА |
| Падение напряжения на реле в коммутируемой цепи | ≤1,2 VAC |
| Ток утечки в коммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤5 мс (при частоте 50 Гц) |
