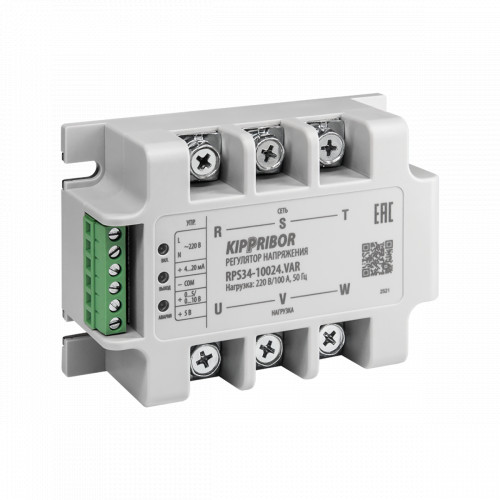

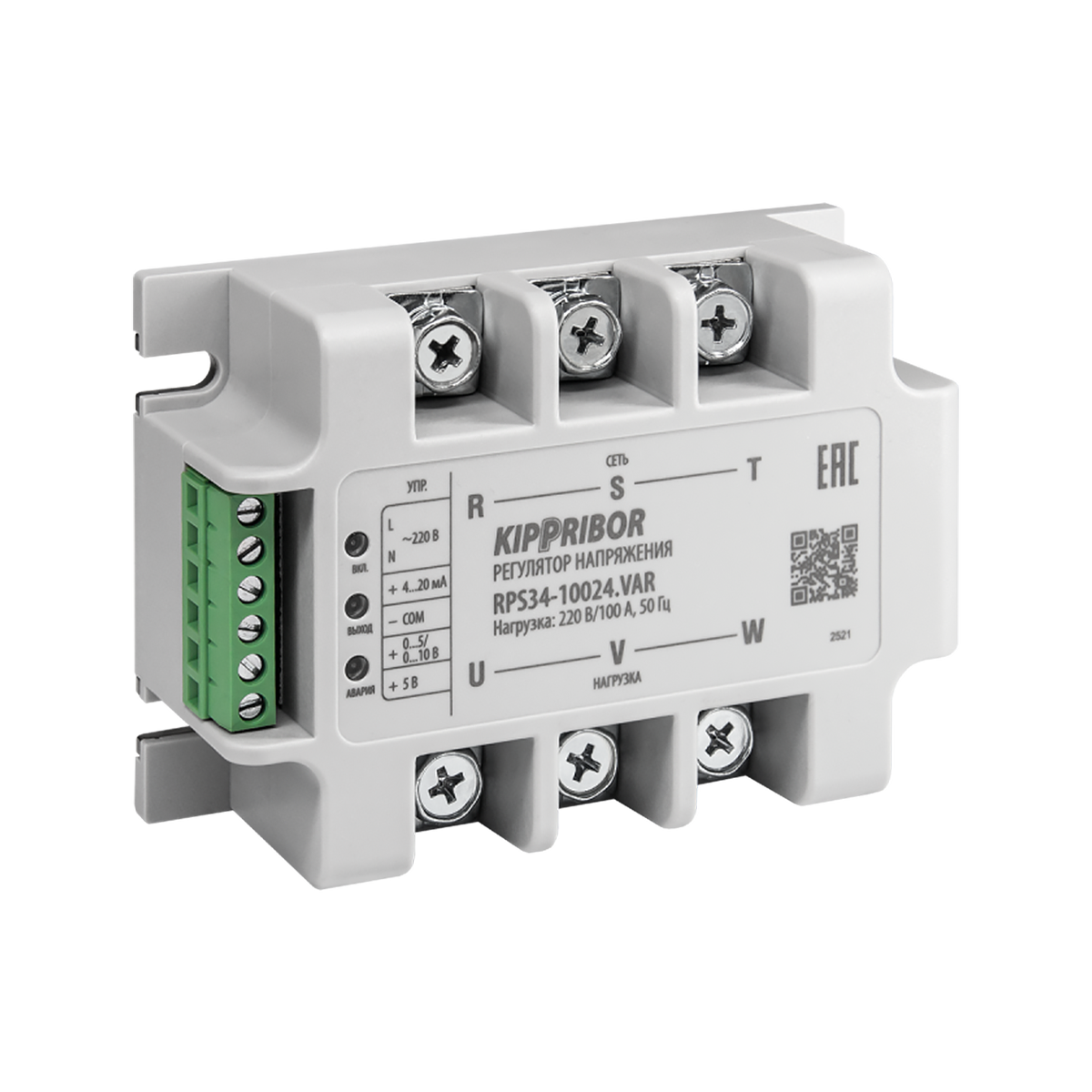

Регуляторы напряжения однофазные серии RPS33 предназначены для бесступенчатого регулирования напряжения трехфазной нагрузки резистивного типа в цепях переменного тока.
Используются для управления мощностью нагрузки резистивного типа: нагревательных элементов, ламп накаливания.
Конструктивные особенности однофазных регуляторов серии RPS33:
- Cимисторный выходной силовой элемент — регуляторы с максимальным током до 40 А, тиристорный – регуляторы с максимальным током 75 А и более.
- Встроенная шунтирующая выход RC-цепочка защищает регулятор от импульсных помех, возникающих в сети.
- Клеммник с винтовыми зажимами для подключения дополнительного питания и управляющих сигналов.
- Изготовлены в стандартном корпусе нового образца для монтажа на радиаторы охлаждения.
Внимание! В связи с наличием внутренней RC-цепи в силовой цепи регулятора даже при минимальном управляющем сигнале либо его отсутствии присутствует ток утечки, который зависит от параметров нагрузки.
При снижении управляющего сигнала до минимума, обрыве или отсутствии управляющего сигнала на выходе ТТР на нагрузке может присутствовать напряжение до 10 VAC.
| Параметр | Значение | ||||||||||
| Модификация | RPS33-18044.VAR | ||||||||||
| Номинальный ток регулятора | 110 А | ||||||||||
| Тип выходных силовых элементов | тиристор | ||||||||||
| Тип питающей сети | трехфазная | ||||||||||
| Род тока питающей сети | переменный | ||||||||||
| Номинальная частота питающей сети | 50 Гц | ||||||||||
| Метод регулирования | фазовое управление симистором/тиристором | ||||||||||
| Минимальный коммутируемый ток | 0,1 А | ||||||||||
| Диапазон регулирования напряжения | от 10 до напряжения питающей сети | ||||||||||
| Максимальное напряжение питающей сети | 440 VAC | ||||||||||
| Номинальное напряжение питания нагрузки | 220/380 VAC | ||||||||||
| Допустимое отклонение выходного напряжения | ±5 VAC | ||||||||||
| Максимальный импульс тока во включенном состоянии (≤10 мс) | 1440 А | ||||||||||
| Максимальное пиковое напряжение | 1600 VAC | ||||||||||
| Ток утечки в закрытом состоянии | ≤10 мА | ||||||||||
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤3 VAC | ||||||||||
| Скорость нарастания тока (di/dt) | 120 А/мкс | ||||||||||
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 1000 В/мкс | ||||||||||
| I2t (<10 мс) | 17860 А2с | ||||||||||
| Тепловое сопротивление переход – основание (Rthjc) | 0,20 °С/ Вт | ||||||||||
| Максимальная температура p-n перехода (Tjmax) | 125 °С | ||||||||||
| Мощность рассеивания (Dissipation) | 3×0,83 Вт/А | ||||||||||
| Электрическая прочность изоляции | 2000 VAC | ||||||||||
| Сопротивление изоляции | 100 МОм (500 VDC) | ||||||||||
| Максимальное напряжение питания нагрузки, В | 440 VAC | ||||||||||
