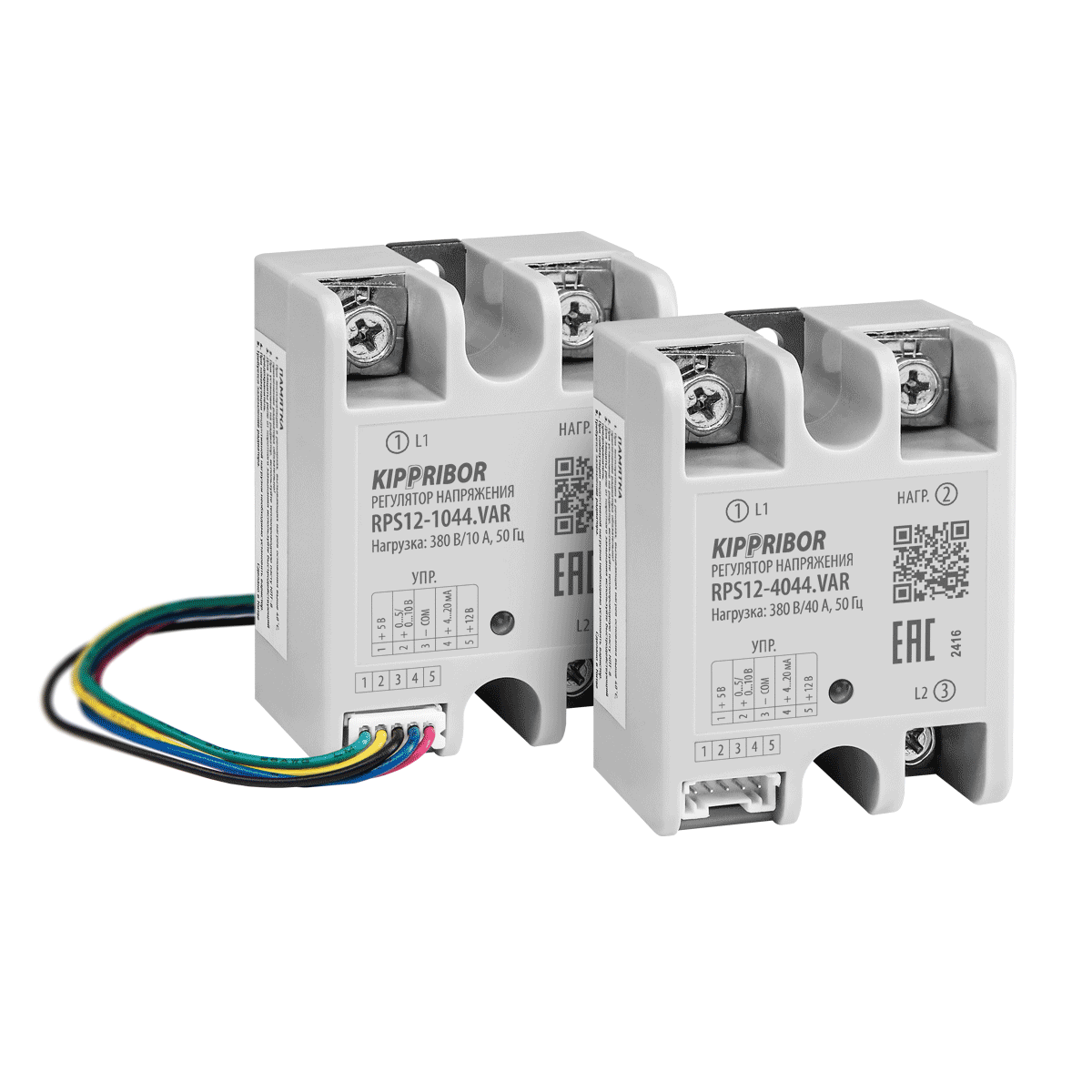

Регуляторы напряжения однофазные серии RPS12 предназначены для бесступенчатого регулирования напряжения однофазной нагрузки в цепях переменного тока.
Используются для управления мощностью нагрузки резистивного типа: нагревательных элементов, ламп накаливания.
Конструктивные особенности однофазных регуляторов серии RPS12:
- Cимисторный выходной силовой элемент — регуляторы с максимальным током до 80 А, тиристорный – регуляторы с максимальным током 100 А и более.
- Встроенная шунтирующая выход RC-цепочка защищает регулятор от импульсных помех, возникающих в сети.
- Изготовлены в стандартном корпусе нового образца для монтажа на радиаторы охлаждения.
Внимание! В связи с наличием внутренней RC-цепи в силовой цепи регулятора даже при минимальном управляющем сигнале либо его отсутствии присутствует ток утечки, который зависит от параметров нагрузки.
При снижении управляющего сигнала до минимума, обрыве или отсутствии управляющего сигнала на выходе ТТР на нагрузке может присутствовать напряжение до 10 VAC.
| Параметр | Значение | |||||||||||
| Модификация | RPS12-4044.VAR | |||||||||||
| Номинальный ток регулятора | 24 А | |||||||||||
| Тип выходных силовых элементов | симистор | |||||||||||
| Тип питающей сети | однофазная | |||||||||||
| Род тока питающей сети | переменный | |||||||||||
| Номинальная частота питающей сети | 50 Гц | |||||||||||
| Метод регулирования | фазовое управление симистором/тиристором | |||||||||||
| Минимальный коммутируемый ток | 0,1 А | |||||||||||
| Диапазон регулирования напряжения | от 10 до напряжения питающей сети | |||||||||||
| Максимальное напряжение питающей сети | 440 VAC | |||||||||||
| Номинальное напряжение питания нагрузки | 48…380 VAC | |||||||||||
| Допустимое отклонение выходного напряжения | ±5 VAC | |||||||||||
| Максимальный импульс тока во включенном состоянии (≤10 мс) | 320 А | |||||||||||
| Максимальное пиковое напряжение | 800 VAC | |||||||||||
| Ток утечки в закрытом состоянии | ≤10 мА | |||||||||||
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤3 VAC | |||||||||||
| Скорость нарастания тока (di/dt) | 50 А/мкс | |||||||||||
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | |||||||||||
| I2t (<10 мс) | 790 А2с | |||||||||||
| Тепловое сопротивление переход – основание (Rthjc) | 0,85 °С/ Вт | |||||||||||
| Максимальная температура p-n перехода (Tjmax) | 125 °С | |||||||||||
| Мощность рассеивания (Dissipation) | 1,13 Вт/А | |||||||||||
| Электрическая прочность изоляции | 2000 VAC | |||||||||||
| Сопротивление изоляции | 100 МОм (500 VDC) | |||||||||||
Общие рекомендации
- Для эффективного охлаждения регулятора следует использовать радиатор.
- Для защиты от высоковольтных импульсных помех рекомендуется подключение варистора.
Инструкции и руководства
| Руководство по эксплуатации | Скачать |
| Паспорт | Скачать |
Сертификаты и декларации
| Декларация соответствия | Скачать |
Чертежи и 3D модели
| 3D модель | Скачать |
