Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока. Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов.

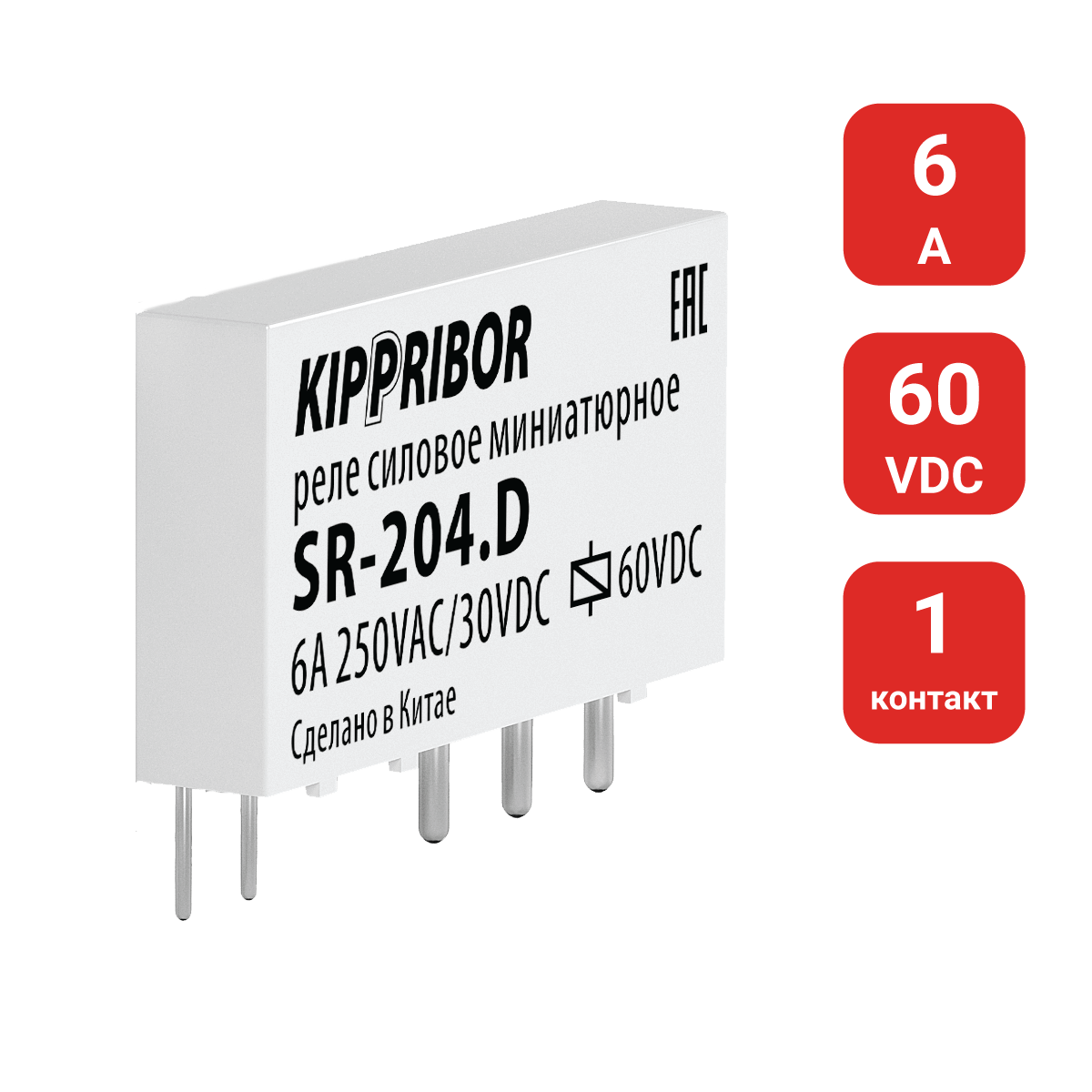

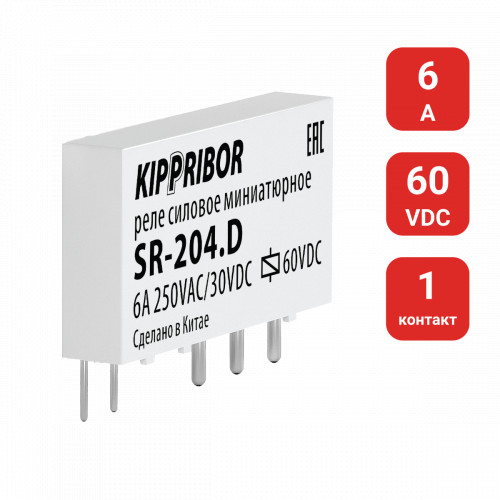

Портрет изделия:
- Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
- Монтаж на печатную плату
- Установка на DIN-рейку при помощи монтажной колодки PYF-011:
- 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D
- 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D
- Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
| Параметр | Значение |
| Время включения | не более 8 мс |
| Время выключения | не более 4 мс |
| Электрические характеристики катушки | |
| Номинальное напряжение питания Uном | 60 В |
| Мощность | 0,21 Вт |
| Напряжение включения | не менее 0,8Uном (при 23°С) |
| Напряжение выключения | не более 0,05Uном (при 23°С) |
| Электрические характеристики контактов | |
| Номинальный ток и напряжение | 6 А при 250 VAC / 30 VDC |
| Электрический ресурс | не менее 105 |
| Механический ресурс | не менее 107 |
Схема подключения
Подробнее о технических характеристиках SR-204.D можно узнать по ссылке
