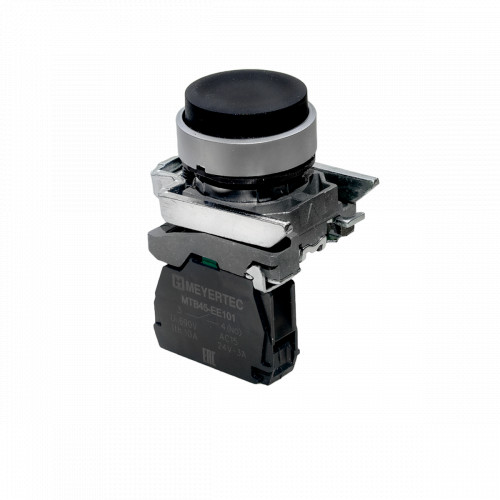

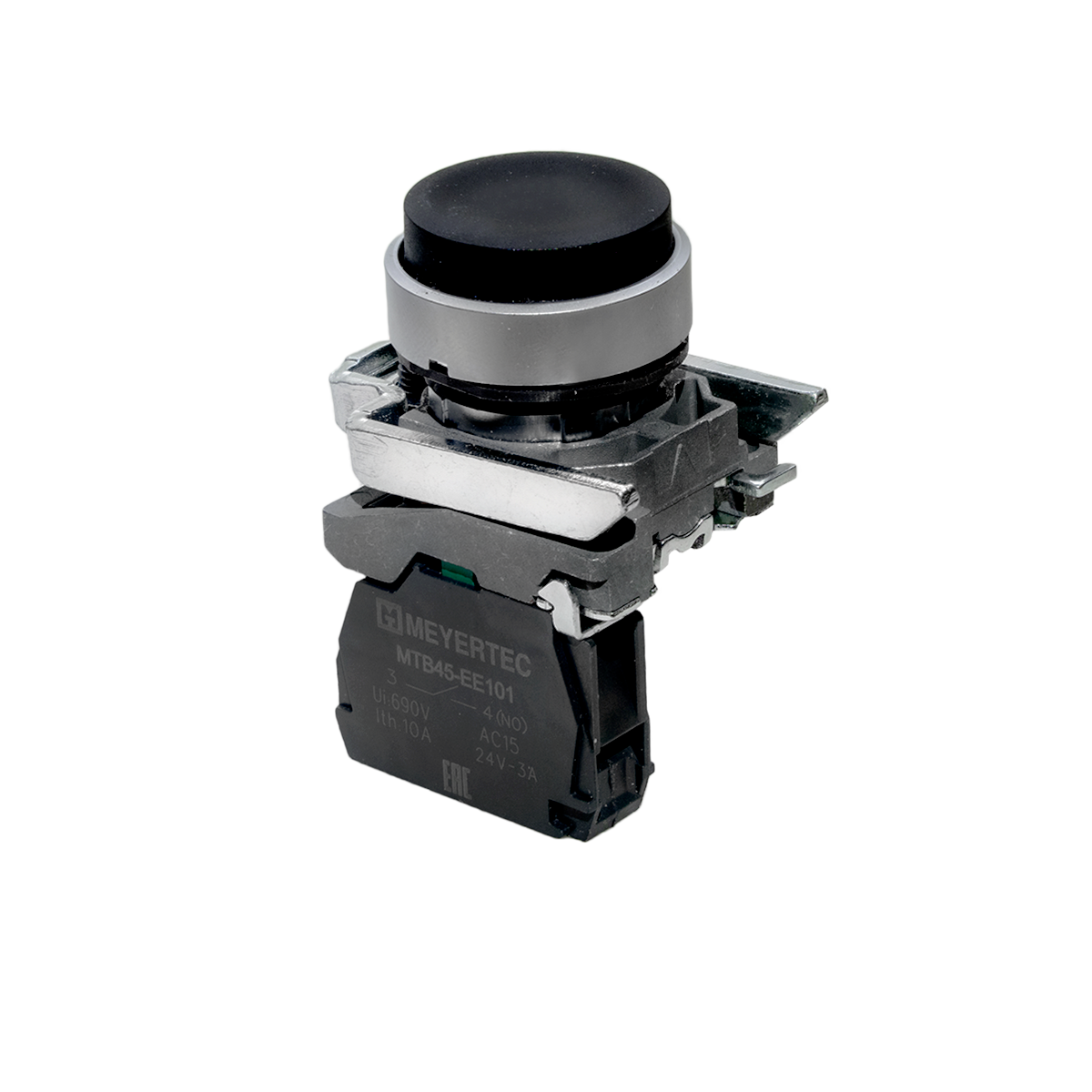

Кнопка MTB4-BL21 (в сборе) предназначена для коммутации цепей управления и для включения/отключения релейно-контакторной аппаратуры. Может использоваться для ручного запуска электрических приборов и машин с выбором режима работы и способов управления систем контроля, сигнализации и регистрации.
Кнопка для шкафа управления серии MTB4 с установочным диаметром 22 мм применяется в электрических цепях с переменным (до 690 В)/постоянным (до 400 В) напряжением и частотой тока 50/60 Гц.
Преимущества и особенности серии MTB4
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Повышенная стойкость металлической головки кнопки к коррозии за счет анодирования.
- Расширяемая контактная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами.
- Наличие кнопок со степенью защиты IP66 – 5 цветов.
- Высокая механическая износостойкость (до 3 000 000 нажатий).
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Модульная серия MTB4 поставляется как в сборе (головка и основание с блок-контактами), так и отдельно компонентами. Предназначена для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Для установки устройств управления серии MTB4 в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.
| Наименование | Значение |
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10–50 Гц) | 15 g |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 690 В |
| Усилие нажатия кнопки: | 10 Н |
| с 1 NO контактом | |
| с 1 NC контактом | 8 Н |
| Усилие нажатия кнопки от дополнительно установленного блок-контакта: | 0,8 Н |
| с 1 NO контактом | |
| с 1 NC контактом | 0,6 Н |
| Размер и тип подключаемых проводов: | 1 × 0,5 мм2 (20 AWG) жесткий или мягкий |
| минимальные значения | |
| максимальные значения | 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника |
| Механическая износостойкость | |
| головка грибовидной кнопки: | 3 × 10⁵ циклов |
| головки переключателей с подсветкой | 1 x 10⁵ циклов |
| остальные головки кнопок и переключателей | 3 x 10⁶ циклов |
| Электрический срок службы | 1 x 10⁵ циклов при переменном напряжении |
| Материал изготовления: | |
| головка | Сплав на основе цинка с анодированным покрытием; |
| толкатель | РВТ (полибутилентерефталат) |
| основание | Сплав цинка |
| контакты | Сплав серебра и никеля |
| корпус блок-контактов | РВТ (полибутилентерефталат) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Неремонтопригодны |
| Комплектация изделия | Изделие в сборе и по компонентам |
Категории нагрузок
| Параметр | Значение |
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
Характеристики модуля подсветки
| Параметр | Значение |
| Номинальное напряжение | 220 В AC/DC или 24 В AC/DC |
| Срок службы | ≥ 30 000 часов |
| Цвет светодиода | белый, зеленый, красный, желтый, синий. |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (Ue) | Номинальный рабочий ток АС | Номинальный рабочий ток DС |
| 15 А | 13 А | |
| 125 В | — | 0,55 А |
| 240 В | 3 А | — |
| 250 В | — | 0,27 А |
| 380 В | 2,5 А | — |
