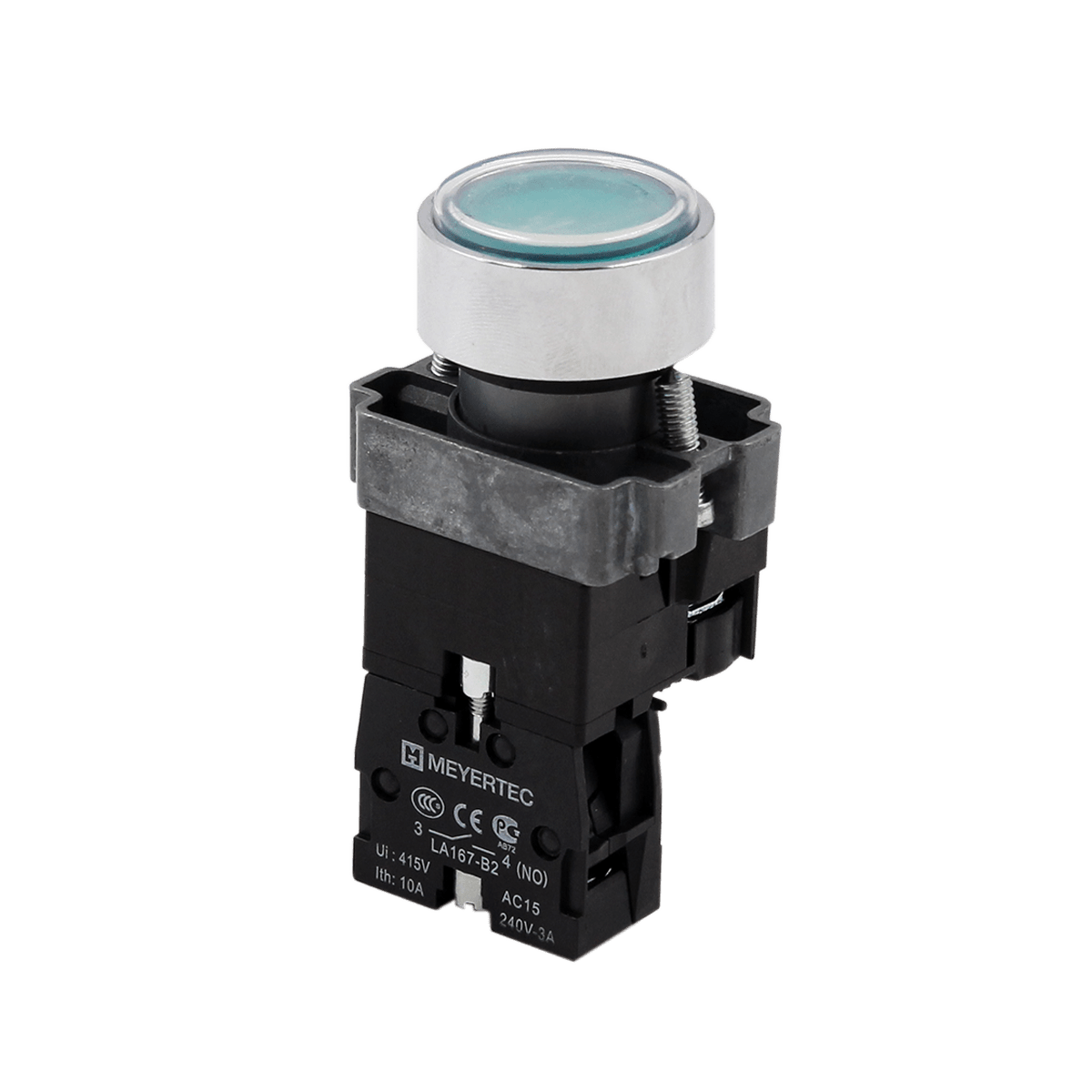

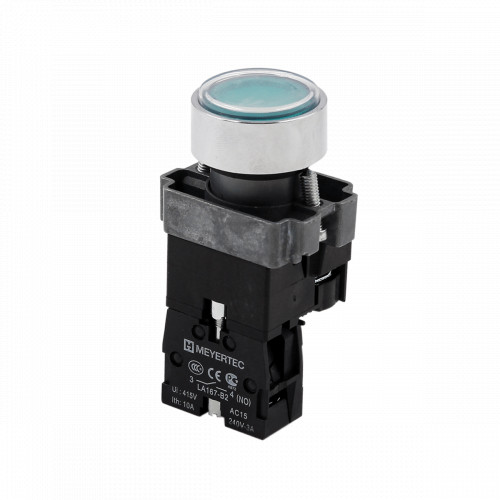

Кнопки MTB2-BWF3361 со степенью защиты IP67 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении с ударопрочностью IK07.
Степень защиты IP67 используется для работы в неблагоприятных условиях с нестабильной температурно-влажностной средой, для которой характерны: водяные пары, конденсирующаяся влага, пыль.
Устройства в металлическом исполнении MTB2-B IP67 предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Для установки устройств управления в металлическом исполнении в корпуса пластиковых кнопочных постов MTB2-F необходимо самостоятельно предусмотреть заземление металлической части кнопки.
Преимущества
- Степень защиты IP67.
- Высокая ударопрочность IK07.
- Блок-контакты в ряд – 2 (макс. до 6).
- Высокая механическая износостойкость до 3x10⁶ нажатий.
- Коммутационный ток 10 А.
- Возможность совместного использования с корпусами кнопочных постов серии MTB2-F (необходимо самостоятельно предусмотреть заземление металлической части кнопки).
Технические характеристики
| Наименование | Значение |
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP67 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон | -35…+70 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10…50 Гц) | 15 g |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 415 В |
| Усилие нажатия кнопки: с 1 NO контактом | 10 Н |
| с 1 NC контактом | 8 Н |
| Усилие нажатия кнопки от дополнительно установленного блок-контакта: - с 1 NO контактом - с 1 NC контактом | 0,8 Н 0,6 Н |
| Размер и тип подключаемых проводов: - минимальные значения - максимальные значения | 1×0,5 мм2 (20 AWG) жесткий или мягкий 2×1,5 мм2 (16 AWG) с кабельным наконечником, 1×2,5 мм2 (14 AWG) без кабельного наконечника |
| Механическая износостойкость | 3×10⁶ циклов |
| Момент затяжки винтового зажима | 1 Нм |
| Толщина стенки шкафа | 1~5 мм |
| Материал изготовления: - головка - толкатель - основание - контакты - корпус блок контактов | сплав на основе цинка с оксидным покрытием РВТ (полибутилентерефталат) сплав цинка сплав серебра и никеля РВТ (полибутилентерефталат) |
| Ремонтопригодность | Неремонтопригодны |
Категории нагрузок
| Параметр | Значение |
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС- 15, А | Номинальный рабочий ток DС- 13, А |
| 125 | — | 0,55 |
| 240 | 3,0 | — |
| 250 | — | 0,27 |
| 380 | 2,5 | — |
