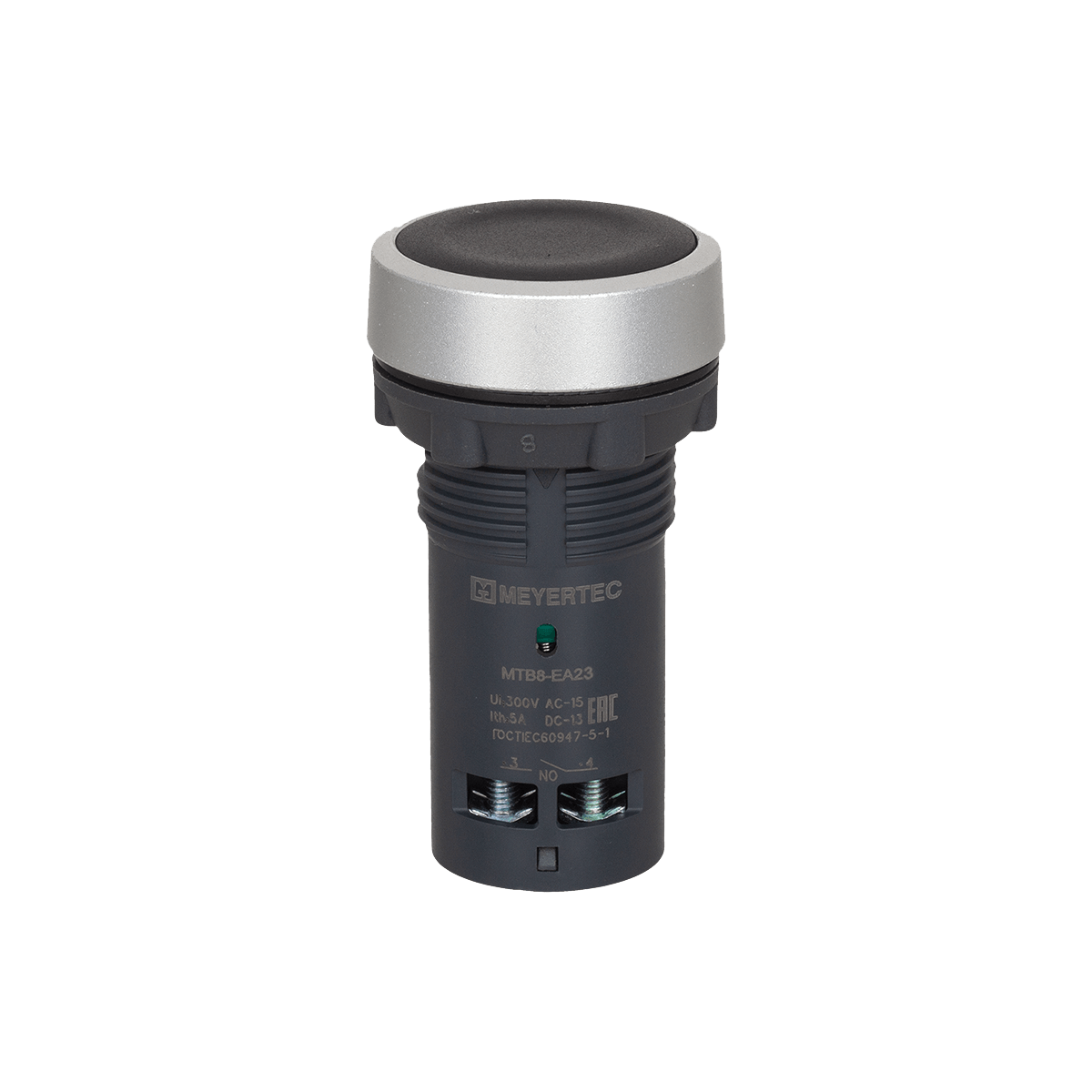

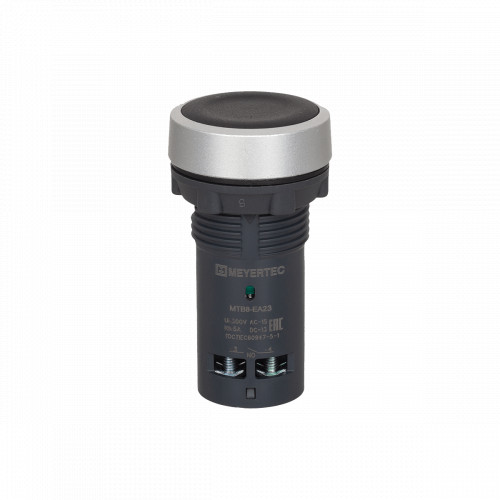

Кнопки и переключатели серии MTB8 предназначены для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный моноблочный корпус со степенью защиты IP65 обеспечивает долговечность и защиту элементов управления от воздействия внешней среды.
Широкий ассортимент модификаций серии MTB8 позволяет использовать их для решения любых задач в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления. Устройства отличаются простотой установки и высокой функциональностью.
Преимущества
- Степень защиты IP65
- Кольцо головки из анодированного алюминия
- Компактный корпус – моноблок
- Фиксация при помощи одной контргайки
| Параметр | Значение |
| Установочный диаметр | 22 мм |
| Толщина стенки шкафа | 1…6 мм |
| Температурный диапазон | Эксплуатация: -25…+55 °С Хранение: -40…+70 °C |
| Влажность | до 90 % без образования конденсата |
| Степень защиты по ГОСТ 14254 с фронтальной стороны в смонтированном положении | IP65 |
| Степень защиты со стороны контактов | IP20 |
| Номинальный ток термической стойкости (Ith) | 5А |
| Номинальное напряжение изоляции (Ui) | 300 В |
| Механический ресурс | 500000 циклов |
| Электрический ресурс | 50000 циклов |
| Сопротивление контактов | 50 МОм |
| Размер и тип подключаемых проводов: минимальные значения максимальные значения | 1 × 0,5 мм2(28 AWG) без кабельного наконечника 2 × 1,5 мм2или 1 × 2,5 мм2без кабельного наконечника |
| Момент затяжки гайки | 0,6 Н*м |
| Материал головки | Нейлон |
| Материал корпуса | Нейлон |
| Материал контактов | Сплав серебра |
| Ударопрочность | 10g |
| Виброустойчивость | Частота: 50 Гц, амплитуда: 0,35 мм |
Номинальный рабочий ток
| Номинальное рабочее напряжение (Ue) | Номинальный рабочий ток AC | Номинальный рабочий ток DC |
| 15 А | 13 А | |
| 24 В | - | 0,3 А |
| 125 В | 1,5 А | 0,2 А |
| 240 В | 1 А | - |
