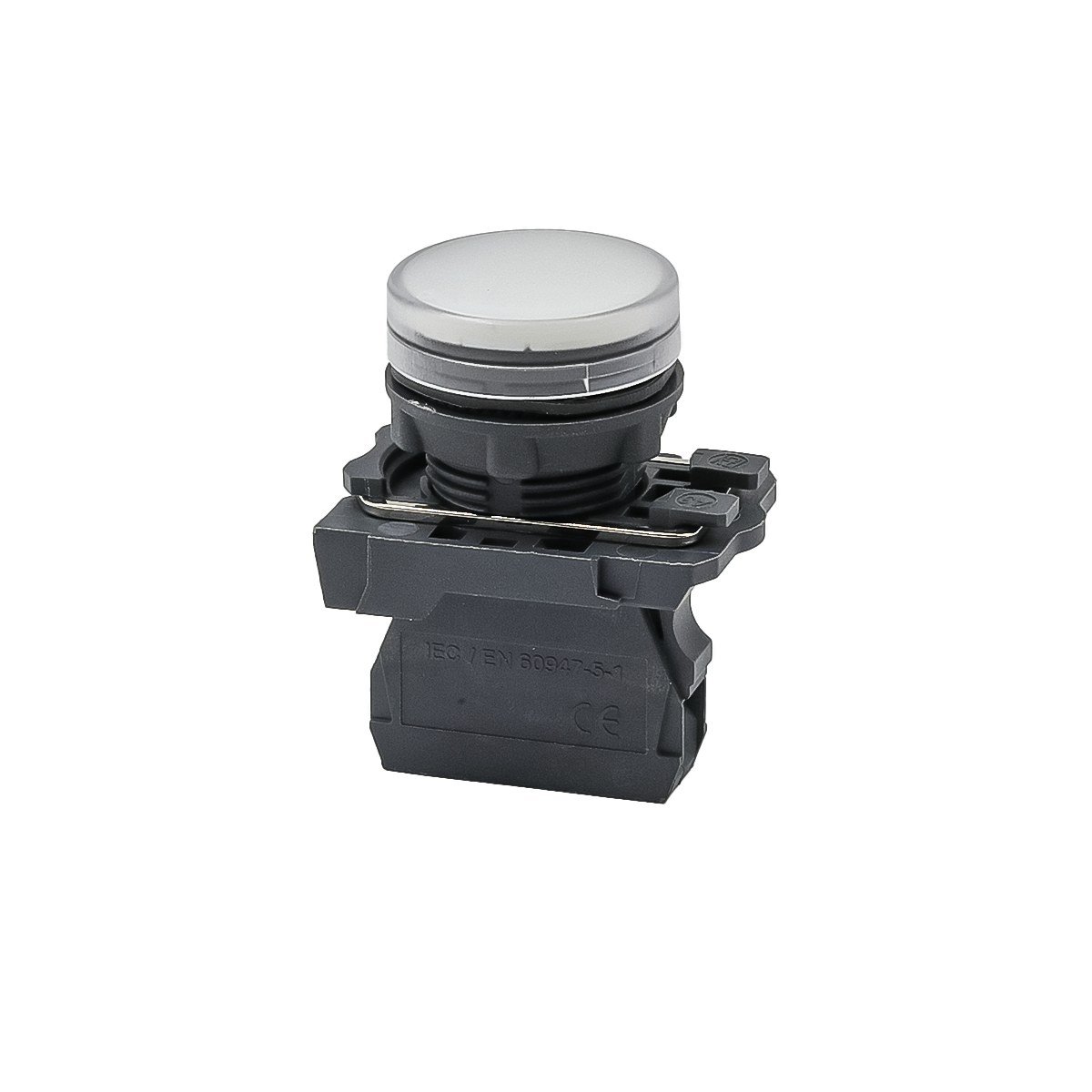

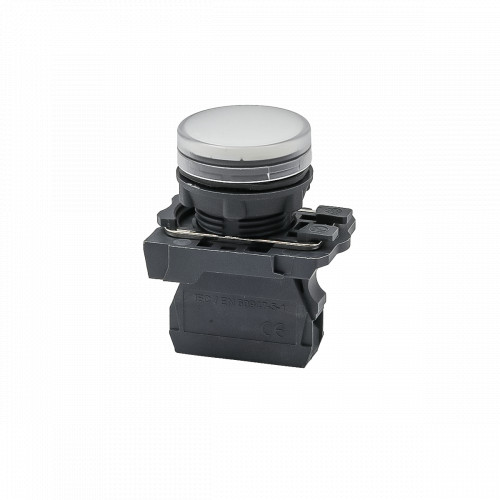

Лампа сигнальная светодиодная MTB5-AV713 (в сборе) применяется в шкафах управления и автоматики для сигнализации состояния технологических процессов и режимов работы оборудования. Лампы серии MTB5 выполнены в модульном пластиковом исполнении и предназначены для использования в сети постоянного или переменного тока с напряжением 220 В или 24 В.
Преимущества серии MTB5
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Компактный съемный LED-модуль.
- Система фиксации лампы выполнена одним металлическим зажимом, что обеспечивает простую и надежную установку.
- Высокая прочность, износостойкость, устойчивость рассеивателя лампы к температурным перепадам. Изготовлен из поликарбоната (PC).
- Срок службы LED-модуля более 40 000 часов.
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Лампа сигнальная серии MTB5 имеет стандартный размер 22 мм и помогает решать разнообразные задачи: индикация текущего состояния электрической цепи, сигнализация включения оборудования / запуска рабочего процесса, аварийная сигнализация в промышленных электротехнических установках и шкафах управления.
| Наименование | Значение | |||
| Степень защиты: | IP65 | |||
| для модульных ламп MTB5 | ||||
| Установочный диаметр | 22 мм | |||
| Номинальное напряжение изоляции Ui (В) | 690 В | |||
| Ток нагрева в атмосферном воздухе Ith (A) | 10 | |||
| Диапазон рабочих температур | –25…+55 °С | |||
| Температура хранения | –40…+70 °С | |||
| Относительная влажность воздуха, не более | 90 % | |||
| Яркость свечения | 100 кд/м2 | |||
| Материал изготовления: | ||||
| рассеиватель | Поликарбонат | |||
| головка | РВТ (полибутилентерефталат) | |||
| основание | РВТ (полибутилентерефталат) | |||
| механизм фиксации | Металл | |||
| контакты | Сплав серебра и никеля | |||
| корпус блок-контактов | РВТ (полибутилентерефталат) | |||
| Потребление тока | 20 мА | |||
| Предельные значения напряжения | 0,85 Ue ≤ U ≤ 1,1 Ue | |||
| Тип клемм | Винтовые | |||
| Типоразмер подключаемого провода | 0,5…2,5 мм2 | |||
| Тип светодиода | Светодиод (LED) | |||
| Ном. напряжение | 24 В перем./пост. тока | |||
| 220 В перем./пост. тока | ||||
| Срок службы оболочки лампочки | ≥ 30 000 часов | |||
| Цвет светодиода | белый, зеленый, красный, желтый, синий | |||
| Прочность электрической изоляции (время приложения напряжения) | 2,5 кВ | |||
| (1 мин) | ||||
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) | |||
| Толщина стенки шкафа | 1...6 мм | |||
| Ремонтопригодность | Неремонтопригодны | |||
| Комплектация изделия | Изделие в сборе | |||
Категории нагрузок
| Параметр | Значение | |
| Категории применения | АС-15, DС-13 | |
| Средняя частота коммутаций | 3600 цикл/час | |
| Коэффициент загрузки | 0,5 | |
| Частота переменного тока | 50...60 Гц | |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС- | Номинальный рабочий ток DС- | ||
| 15, А | 13, А | |||
| 125 | — | 0,55 | ||
| 240 | 3 | — | ||
| 250 | — | 0,27 | ||
| 380 | 2,5 | — | ||
