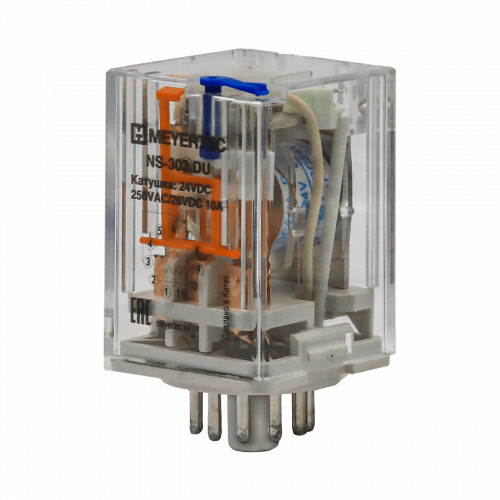

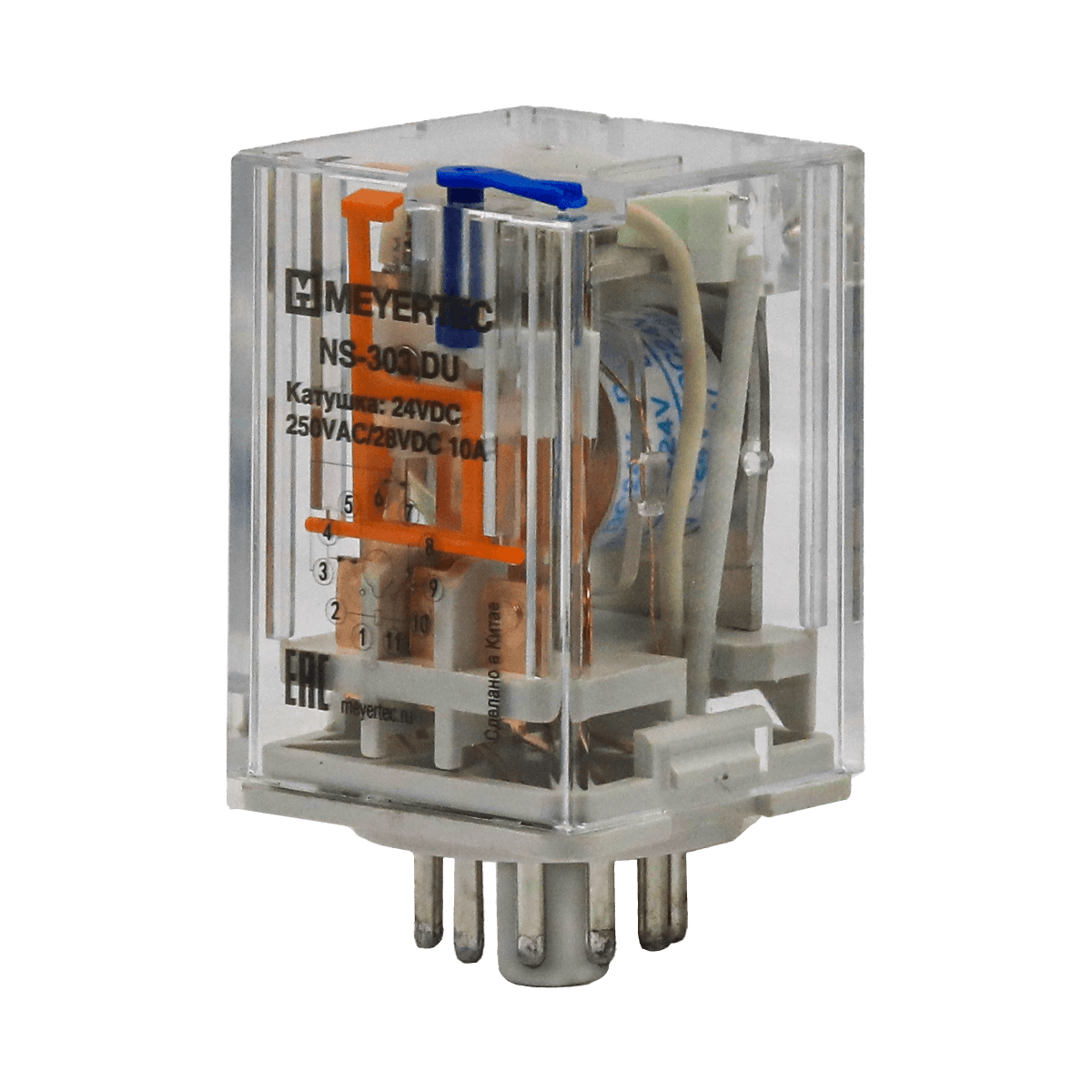

Силовые реле серии NS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.
Преимущества
- Ручной дублер, светодиодный индикатор
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
- Установка на DIN-рейку при помощи монтажной колодки PYF-03NS
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Характеристика | Значение |
| Время включения при Uном | не более 25 мс |
| Время выключения при Uном | не более 15 мс |
| Диапазон рабочих температур | -25…+55 °С |
| Относительная влажность | 20…85% RH |
| Удароустойчивость | 10 g (длительность ударов 11 мс) |
| Виброустойчивость | 10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин) |
| Габаритные размеры | 35х35х64 мм |
| Масса | не более 72 г |
| Электрические характеристики КОНТАКТОВ | Значение |
| Номинальный ток | 10 А при 28 В |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) |
| Начальное сопротивление | не более 100 мОм |
| Материал | Серебряный сплав AgSnO2 |
| Электрический ресурс | не менее 105 |
| Механический ресурс (при 300 вкл/мин) | не менее 107 |
| Электрическая прочность изоляции между группами контактов | Не менее 1000 В – при утечке 1мА в течение 1 минуты |
| Электрические характеристики КАТУШКИ | Значение |
| Номинальное напряжение питания Uном | 24 В |
| Напряжение включения (при 23°С) | не менее 0,8Uном |
| Напряжение выключения (при 23°С) | не более 0,1Uном |
| Максимально допустимое напряжение питания обмотки, В | 1,10Uном (при 23°С) |
| Потребляемая мощность обмотки | 1,8 Вт |
| Электрическая прочность изоляции между обмоткой и контактами | Не менее 2500 В – при утечке 1мА в течение 1 минуты |
