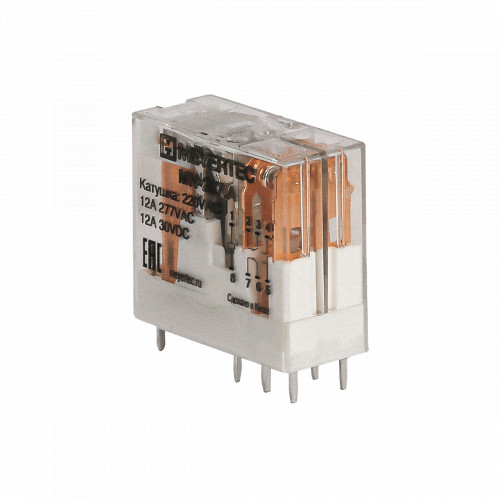

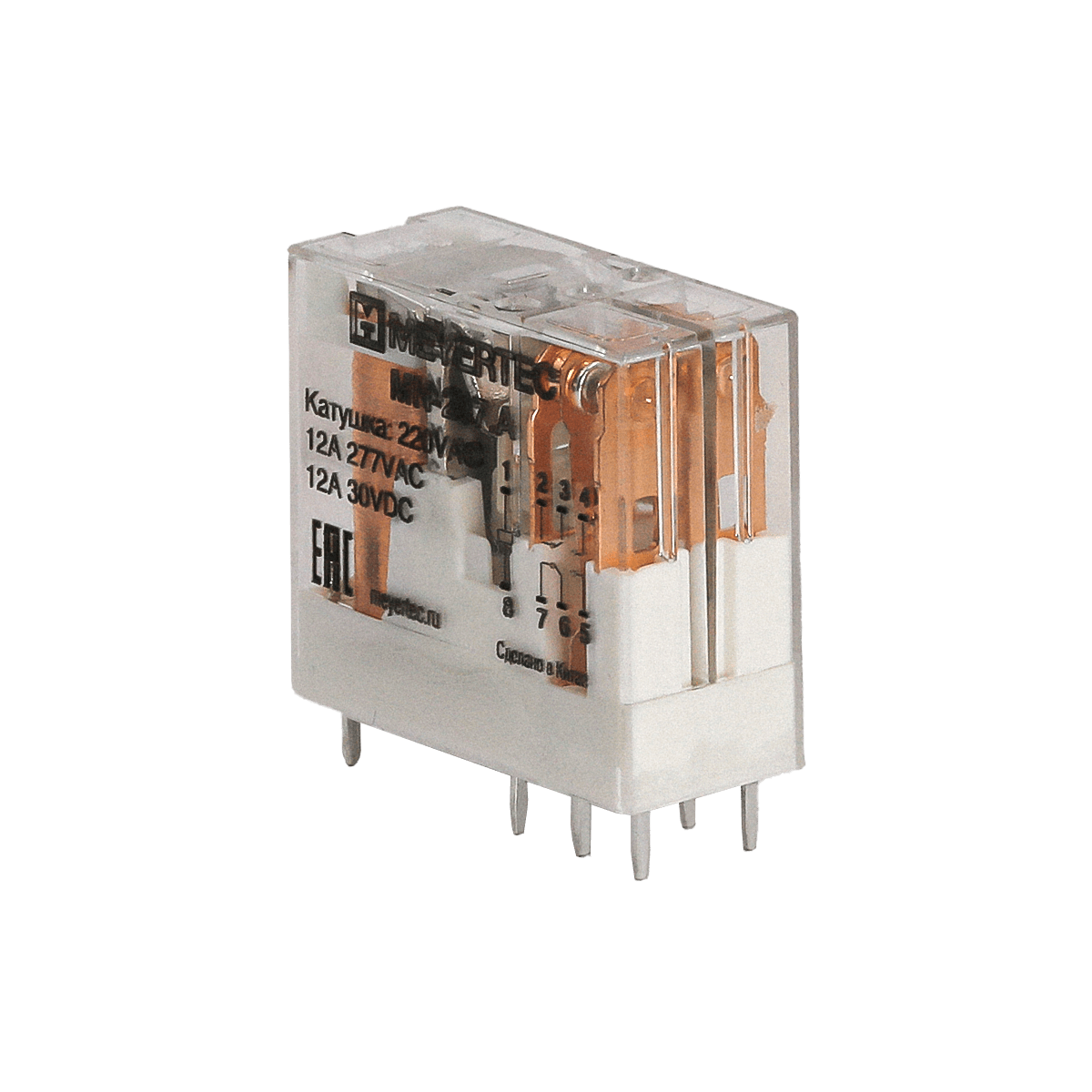

представитель.
Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.
Преимущества
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
- Установка на DIN-рейку при помощи:
- Модуля монтажной колодки и пластикового держателя PYF-02MN
- Модуля монтажной колодки, пластикового держателя и индикатора PYF-02MN/LM220VAC
- Ширина монтажной колодки – всего 16 мм
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Характеристика | Значение |
| Время включения при Uном | не более 15 мс |
| Время выключения при Uном | не более 8 мс |
| Диапазон рабочих температур | -40…+85 °С |
| Относительная влажность | 5…85% RH |
| Удароустойчивость | 10 g (длительность ударов 11 мс) |
| Виброустойчивость | 10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин) |
| Габаритные размеры | 29х12,7х31,21 мм |
| Масса | не более 19,5 г |
| Электрические характеристики КОНТАКТОВ | Значение |
| Номинальный ток | 12 А при 277 В |
| Начальное сопротивление | не более 100 мОм |
| Материал | Серебряный сплав AgSnO2 |
| Электрический ресурс | не менее 105 |
| Механический ресурс (при 300 вкл/мин) | не менее 107 |
| Электрическая прочность изоляции между группами контактов | Не менее 1000 В – при утечке 1мА в течение 1 минуты |
| Электрические характеристики КАТУШКИ | Значение |
| Номинальное напряжение питания Uном | 220 В |
| Напряжение включения (при 23°С) | не менее 0,8Uном |
| Напряжение выключения (при 23°С) | не более 0,1Uном |
| Максимально допустимое напряжение питания обмотки, В | 1,10Uном (при 23°С) |
| Потребляемая мощность обмотки | 1-1,4 ВА |
| Электрическая прочность изоляции между обмоткой и контактами | Не менее 1500 В – при утечке 1мА в течение 1 минуты |
