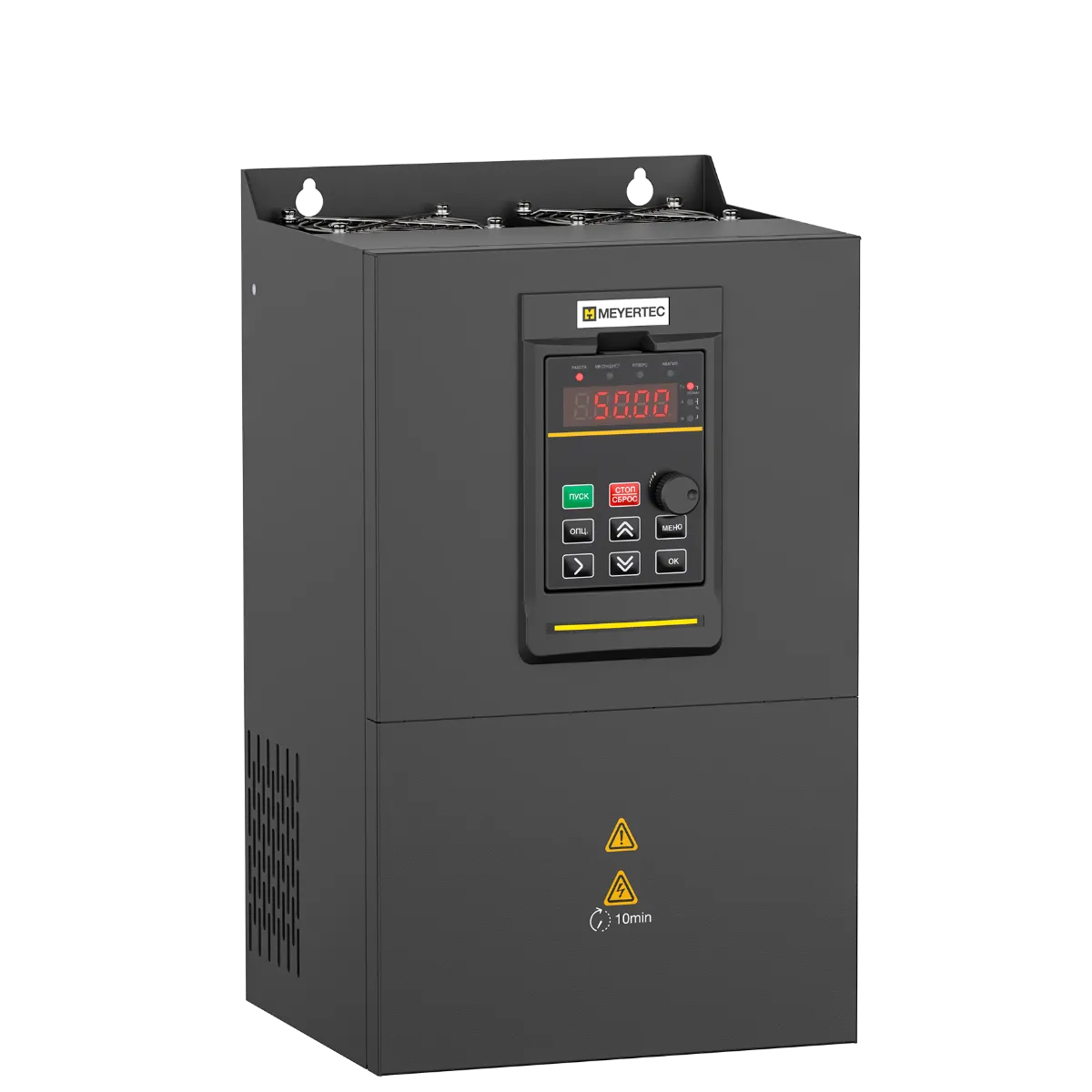

Преобразователи частоты MEYERTEC серии VFD1 предназначены для управления приводами на базе асинхронных и синхронных двигателей в промышленности и ЖКХ.
Преимущества
- Съемная панель оператора в комплекте.
- Климатическое исполнение от -10 до 50 °С без снижения заявленных характеристик.
- Управление двигателями с выходной частотой до 1000 Гц.
- Быстросъёмный вентилятор охлаждения.
- Возможность подключения тормозного резистора.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.
Основные функции преобразователя частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Автоматическая оптимизация энергопотребления.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя.
- Компенсация нагрузки и скольжения.
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
| Параметр | Значение |
| Питающая сеть | 3×380 В |
| Выходное напряжение | 3×380 В |
| Мощность | 22 кВт |
| Выходной ток | 45 А |
| Выходная частота | 0…320 Гц (SVC), 0…1000 Гц (U/F) |
| Режим управления | Скалярное (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC) |
| Перегрузочная способность | G-тип: 150 % в течение 60 секунд, 180 % в течение 1 секунды P-тип: 120 % в течение 60 секунд, 150% в течение 1 секунды |
| Локальная панель оператора | Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров |
| Интерфейс | RS-485 |
| Цифровые входы | 6 (сухой контакт) |
| Аналоговые входы | 2 (0…10 В – 1 шт.) (0…10 В или 4...20 мА – 1 шт.) |
| Релейные выходы | 2 (NO или NC, ~240В, 3А в AC и ~30В, 5А в DC); |
| Транзисторный выход | 1 (=24 В, 50 мА) |
| Аналоговые выходы | 2 (0…10 В, 0/4…20 мА) |
| Встроенные регуляторы | ПИД-регулятор; Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+50 ºС при влажности <95 % |
| Температура при хранении и транспортировке | -25...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | <100 м |
Паспорта и руководства
| Руководство по эксплуатации ПЧВ MEYERTEC серии VFD1 | Скачать |
Сертификаты и декларации
| Декларация о соответствии ПЧВ MEYERTEC серии VFD1 | Скачать |
Программное обеспечение
| Конфигуратор УК ПЧВ | Скачать |
Чертежи и 3D модели
| Габаритный чертеж VFD1-22K-B-20 | Скачать (pdf) Скачать (dwg) |
| 3D модель VFD1-22K-B-20 | Скачать |
