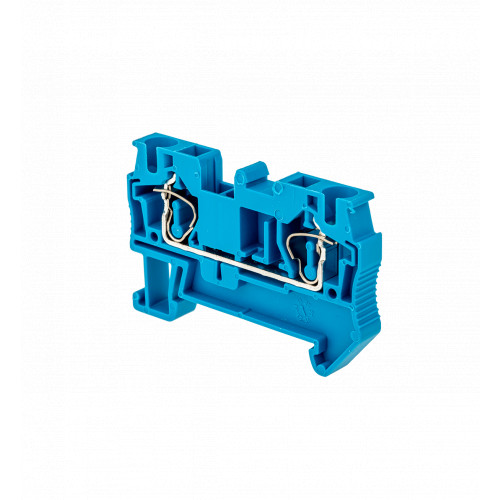

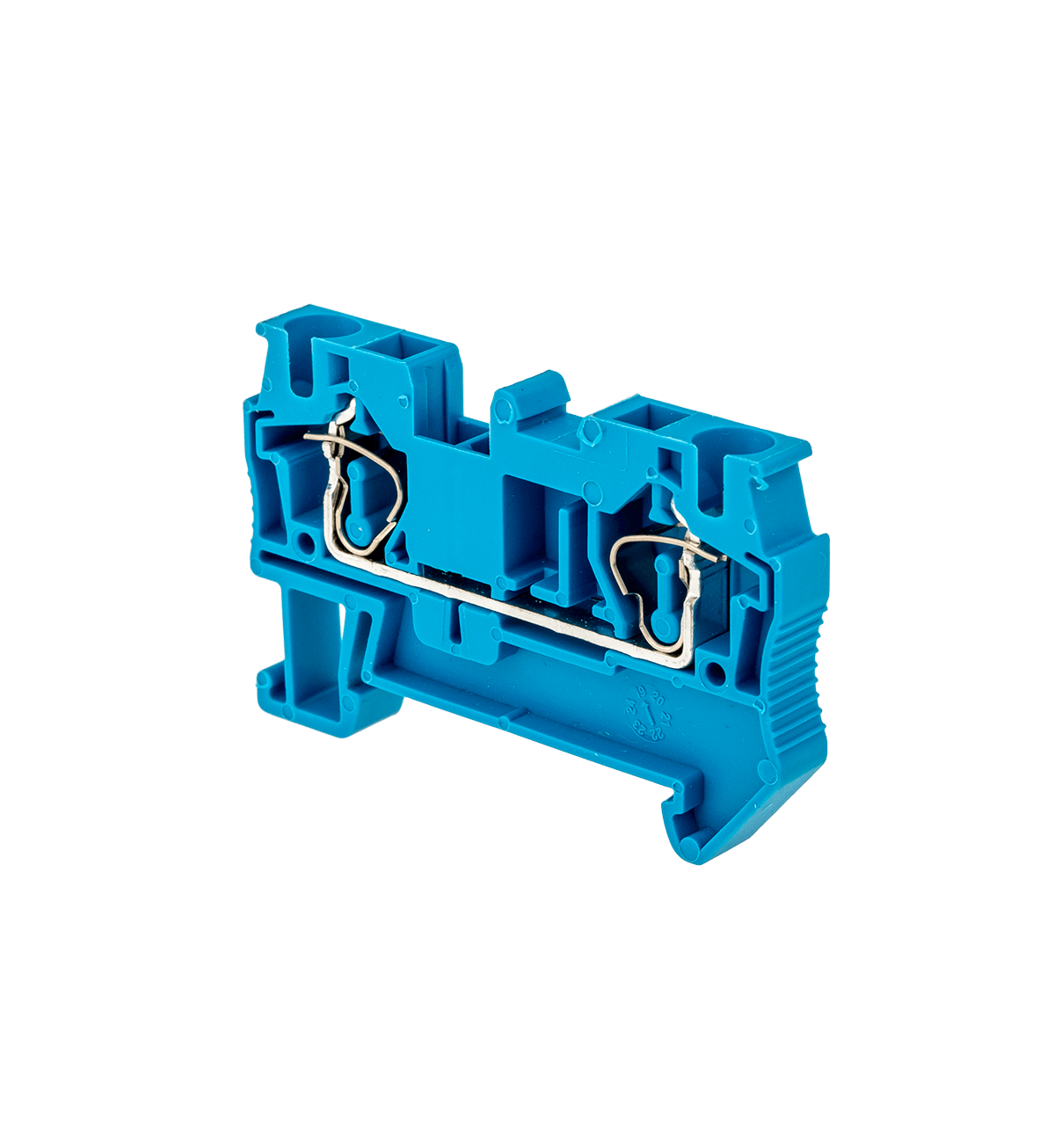

Одноуровневые пружинные клеммы MTS-4BL предназначены для упрощения подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением 4мм2.
Применение пружинных клемм по сравнению с винтовыми позволяет сократить время монтажа – достаточно установить отвертку в контактную колодку и подключить проводник.
Клеммы синего цвета рекомендуется использовать для подключению нулевых проводников.
Расчетное сечение | мм2 | 4 |
Расчетное напряжение / Номинальный ток | В/A | 800 / 32 |
Длина × Ширина × Высота | мм | 56×6,2×36,5 |
Максимальный ток | А | 32 |
Пиковое напряжение | кВ | 8 |
Длина снятия изоляции | мм | 12 |
Одножильное / Многожильное подключение | мм2 | 0,25…6 / 0,25…4 |
Многожильное подключение с НШВИ | мм2 | 0,25…4 |
Температура эксплуатации | от -40 до +100 ℃ |
Габаритный чертеж MTS-4BL | Скачать |
Руководство по эксплуатации для пружинных клемм и аксессуаров MTS | Скачать |
